    Регулирующие краны LD Energy REGULA

    Posted on by boss
    Регулирующие краны LD Energy REGULA

    Наша компания уже не первый год работает в Санкт-Петербурге, занимая надежное место на рынке. Мы имеем обширный ассортимент товаров, в том числе Регулирующие краны LD Energy REGULA. Гибкая ценовая политика, индивидуальный подход к каждому клиенту, отсутствие деления заказов на «большие» и «маленькие» предоставляет Вам возможность купить несколько единиц продукции по оптовой цене. Любые вопросы по стоимости и срокам поставки лидирующих международных вы можете задать нашему менеджеру по телефону: (812) 339-54-75 с понедельника по пятницу, с 9:00 до 17:30. В другое время вы можете отправить заказ на электронную почту: order@ppu.spb.ru, заказ будет обработан в ближайший рабочий день.

    Компания ЛТР занимает лидирующее положение в отрасли по срокам поставки. Когда Вы заказываете Регулирующие краны LD Energy REGULA , весь процесс поставки контролируется непосредственно сотрудниками нашей компании. Благодаря налаженной системе логистики Вы в любой момент времени можете узнать текущее местоположение вашего заказа и уточнить срок поставки.

    Наша компания внимательно относится к каждому клиенту. Знание специфик различных областей промышленности позволяет нашим специалистам ориентироваться в потребностях клиентов и подбирать для них наиболее рациональные предложения, которые в последствии сократят их затраты. Компания ЛТР берет на работу только высококвалифицированных специалистов, прошедших обучение и аттестацию. Мы считаем, что профессионализм сотрудников экономит время и средства покупателя. Если Вы захотите заказать Регулирующие краны LD Energy REGULA у нас, мы с радостью Вас проконсультируем.

    Покупая шаровый кран LD, Вы можете не сомневаться в надежности и высоком качестве продукции. Специалисты помогут Вам подобрать кран шаровой LD, который оптимально подходит для решения конкретной инженерной задачи. Торговая марка LD известна не только в России, но и за её пределами. Имеет только положительные отзывы о продукции. Эта запорная арматура поможет Вам повысить безопасность и удобство эксплуатации трубопроводов!

    Как купить регулирующие краны LD Energy REGULA

    Больше узнать про регулирующие краны LD Energy REGULA и купить их возможно после уточнения наличия и стоимости следующими способами:

    • Позвоните по телефону (812) 339-54-75 (Пн-Пт, с 9:00 до 17:30) или 8 800 555-04-42 (бесплатно для РФ)
    • В любое время отправьте свой запрос на электронную почту order@ppu.spb.ru (Вам ответят в ближайший рабочий день)
    Телефон в СПб:
    (812) 339-54-75
    Принимаем звонки
    с понедельника по пятницу
    с 9:00 до 17:30 (МСК)
    Заполните форму и нажмите «Отправить» (Вам ответят в ближайший рабочий день)
    Приварной Приварное соединение

    Приварной Приварное соединение

    Приварной

    Приварное соединение LD Energy REGULA

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 25-40: 20X13; DN 50-100: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт упрочненный
    • Уплотнение шара: упрочненный фторопласт с дублирующим уплотнением из фторсилоксанового эластомера

    Рукоятка

    DN 25-100: окрашенная углеродистая сталь с полимерным наконечником

    Таблица значений Kv

    Знач. DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100
    1 — 0,39 0,60 1,26 2,52 3,42 6,48
    2 0,49 0,83 1,48 2,70 4,75 7,31 12,64
    3 1,36 1,44 2,70 4,39 7,92 13,14 20,09
    4 2,00 2,30 3,96 6,84 11,63 19,08 28,84
    5 3,00 3,42 5,98 9,83 16,67 27,54 42,84
    6 4,50 5,11 8,57 11,04 25,20 38,88 60,84
    7 6,70 7,27 12,31 19,80 33,84 53,64 90,00
    8 9,30 10,08 17,64 27,00 45,72 75,60 136,80
    9 12,65 13,14 22,57 34,20 61,20 108,00 216,00

    Масса и габаритные размеры равны запорным кранам LD Energy, соответствующего диаметра.

    Фланцевый Фланцевое соединение

    Фланцевый Фланцевое соединение

    Фланцевый

    Фланцевое соединение LD Energy REGULA

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 25-40: 20X13; DN 50-100: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт упрочненный
    • Уплотнение шара: упрочненный фторопласт с дублирующим уплотнением из фторсилоксанового эластомера

    Рукоятка

    DN 25-100: окрашенная углеродистая сталь с полимерным наконечником

    Таблица значений Kv

    Знач. DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100
    1 — 0,39 0,60 1,26 2,52 3,42 6,48
    2 0,49 0,83 1,48 2,70 4,75 7,31 12,64
    3 1,36 1,44 2,70 4,39 7,92 13,14 20,09
    4 2,00 2,30 3,96 6,84 11,63 19,08 28,84
    5 3,00 3,42 5,98 9,83 16,67 27,54 42,84
    6 4,50 5,11 8,57 11,04 25,20 38,88 60,84
    7 6,70 7,27 12,31 19,80 33,84 53,64 90,00
    8 9,30 10,08 17,64 27,00 45,72 75,60 136,80
    9 12,65 13,14 22,57 34,20 61,20 108,00 216,00

    Масса, габаритные и присоединительные размеры равны запорным кранам LD Energy, соответствующего диаметра.

    Шаровые краны LD Energy для жидкости

    Posted on by boss
    Шаровые краны LD Energy для жидкости

    Компания ЛТР на своем сайте предлагает Вам широкий ассортимент продукции в Санкт-Петербурге, в том числе Шаровые краны LD Energy для жидкости. У нас приемлемые цены и гибкая система скидок. Оптовая стоимость лидирующих международных формируется на базе отпускной цены производителя с минимальными торговыми наценками. Информацию о стоимости и сроках поставки нашего ассортимента Вы можете получить по телефону (812) 339-54-75 в будние дни с 9:00 до 17:30 или по электронной почте order@ppu.spb.ru.

    ЛТР имеет многолетний опыт работы с клиентами. Если Вы выбираете Шаровые краны LD Energy для жидкости и Вам необходима помощь в выборе или у Вас имеются вопросы по нашему ассортименту, Вы в любой момент времени можете получить консультацию от высококвалифицированных специалистов.

    Компания ЛТР продает Шаровые краны LD Energy для жидкости от ведущих европейских и отечественных производителей, которые используют только высококачественные сплавы для изготовления продукции. Высочайшее качество изделий компании подтверждено соответствующими сертификатами и соответствует действующим стандартам ГОСТа. Приобретая Шаровые краны LD Energy для жидкости у нас, Вы можете быть уверены, что она прослужит Вам на протяжении многих лет.

    Надо сказать, что сегодня российские предприятия предлагают в этой сфере вполне конкурентоспособную продукцию. Компания предлагает универсальные и газовые шаровые краны, надежность которых не уступает европейской запорной арматуре. Кран шаровый для газа выпускается здесь с 2003 года, и на сегодняшний день продукция имеет немало положительных отзывов от предприятий газовой отрасли России и ближнего зарубежья.

    Стоит отметить, что кран шаровой газовый – это отличное сочетание цены и качества. Сегодня на рынке основными конкурентами уральской продукции является китайская и европейская запорная арматура. Цельносварной же европейский кран шаровый для газа имеет высокую надежность, однако его цена достаточно высока как за счет себестоимости продукции, так и из-за транспортных расходов по доставке в Россию. Запорная арматура изготавливается в соответствии с мировыми стандартами качества, однако цена её ниже благодаря близости сырьевой базы и отлаженной инфраструктуры, а также выгодной доставки в любой регион страны.

    Как купить шаровые краны LD Energy для жидкости

    Больше узнать про шаровые краны LD Energy для жидкости и купить их возможно после уточнения наличия и стоимости следующими способами:

    • Позвоните по телефону (812) 339-54-75 (Пн-Пт, с 9:00 до 17:30) или 8 800 555-04-42 (бесплатно для РФ)
    • В любое время отправьте свой запрос на электронную почту order@ppu.spb.ru (Вам ответят в ближайший рабочий день)
    Телефон в СПб:
    (812) 339-54-75
    Принимаем звонки
    с понедельника по пятницу
    с 9:00 до 17:30 (МСК)
    Заполните форму и нажмите «Отправить» (Вам ответят в ближайший рабочий день)

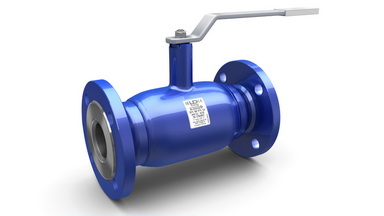

    Кран полнопроходной Фланцевое соединение

    Кран полнопроходной Фланцевое соединение

    Краны шаровые LD Energy для жидкости фланцевые

    Кран шаровый полнопроходной

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 15-32: 20Х13; DN 40-65: AISI 304; DN 80-400: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-200: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    DN 150-200: рекомендуется механический редуктор с червячной передачей

    DN 250-400: механический редуктор ProGear в комплекте

    Фланцы

    Присоединительные размеры по ГОСТ 12815-80
    Схема - Кран шаровый полнопроходной

    Основные технические характеристики

    DN PN Артикул Код d D D1 D2 n отв h H I L Вес, кг. 3D (dwg)
    15 40 11110150402MULD000000000 КШЦФ Energy 015.040.03 15 95 65 14 4 23 72 170 240 1,9
    20 40 11110200402MULD000000000 КШЦФ Energy 020.040.03 18 105 75 14 4 21 75 170 140 2,5
    25 40 11110250402MULD000000000 КШЦФ Energy 025.040.03 24 115 85 14 4 21 75 170 140 3,1
    32 40 11110320402MULD000000000 КШЦФ Energy 032.040.03 30 135 100 18 4 44 92 235 165 4,2
    40 40 11110400402MULD000000000 КШЦФ Energy 040.040.03 40 145 110 18 4 44 100 235 290 5,3
    50 40 11110500402MULD000000000 КШЦФ Energy 050.040.03 49 160 125 18 4 44 110 235 300 7,1
    65 16 11110650162MULD000000000 КШЦФ Energy 065.016.03 64 180 145 18 4 60 141 335 300 10,8
    65 25 11110650252MULD000000000 КШЦФ Energy 065.025.03 64 180 145 18 8 60 141 335 300 10,8
    80 16 11110800162MULD000000000 КШЦФ Energy 080.016.03 75 195 160 18 8 60 150 335 320 12,5
    80 25 11110800252MULD000000000 КШЦФ Energy 080.025.03 75 195 160 18 8 60 150 335 320 12,5
    100 16 11111000162MULD000000000 КШЦФ Energy 100.016.03 100 215 180 18 8 94 195 525 350 23,2
    100 25 11111000252MULD000000000 КШЦФ Energy 100.025.03 100 230 190 22 8 94 195 525 350 23,2
    125 16 11111250162MULD000000000 КШЦФ Energy 125.016.03 125 245 210 18 8 98 210 525 380 33,4
    125 25 11111250252MULD000000000 КШЦФ Energy 125.025.03 125 270 220 26 8 98 210 525 380 37,0
    150 16 11111500162MULD000000000 КШЦФ Energy 150.016.03 148 280 240 22 8 84 225 625 410 44,0
    150 25 11111500252MULD000000000 КШЦФ Energy 150.025.03 148 300 250 26 8 84 225 625 410 46,0
    200 16 11112020162MULD000000000 КШЦФ Energy 200.016.03 200 335 295 22 12 127 270 625 530 71,0
    200 25 11112020252MULD000000000 КШЦФ Energy 200.025.03 200 360 310 26 12 127 270 625 530 72,6
    250* 16 11112500162MULD000000000 КШЦФ Energy 250.016.03 248 405 355 26 12 167 634 — 750 140,0
    300* 16 11113000162MULD000000000 КШЦФ Energy 300.016.03 300 460 410 26 12 210 690 — 750 266,0
    400* 16 11114000162MULD000000000 КШЦФ Energy 400.016.03 390 580 525 30 16 170 870 — 990 610,0

    * поставляется с редуктором ProGear в комплекте. Строительная высота указана с редуктором.

    Кран стандартнопроходной Фланцевое соединение

    Кран стандартнопроходной Фланцевое соединение

    Краны шаровые LD Energy для жидкости фланцевые

    Кран шаровый полнопроходной

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-500: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-250: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    DN 150-250: рекомендуется механический редуктор с червячной передачей

    DN 300-500: механический редуктор ProGear в комплекте

    Фланцы

    Присоединительные размеры по ГОСТ 12815-80

    Основные технические характеристики

    DN PN Артикул Код d D D1 D2 n отв h H I L Вес, кг. 3D (dwg)
    15 40 11110159403MWLD000000000 КШЦФ Energy 015.040.03 10 95 65 14 4 23 72 170 120 1,8
    20 40 11110209403MWLD000000000 КШЦФ Energy 020.040.03 15 105 75 14 4 23 72 170 120 2,2
    25 40 11110259403MWLD000000000 КШЦФ Energy 025.040.03 18 115 85 14 4 21 75 170 140 2,7
    32 40 11110329403MWLD000000000 КШЦФ Energy 032.040.03 24 135 100 18 4 21 75 170 140 3,7
    40 40 11110409403MWLD000000000 КШЦФ Energy 040.040.03 30 145 110 18 4 44 92 235 165 4,6
    50 40 11110509403MWLD000000000 КШЦФ Energy 050.040.03 40 160 125 18 4 44 100 235 180 6,1
    65 16 11110659163MWLD000000000 КШЦФ Energy 065.016.03 49 180 145 18 4 44 110 235 200 8,4
    65 25 11110659253MWLD000000000 КШЦФ Energy 065.025.03 49 180 145 18 8 44 110 235 200 8,4
    80 16 11110809163MWLD000000000 КШЦФ Energy 080/070.016.03 63 195 160 18 4 60 141 335 210 11,2
    80 25 11110809253MWLD000000000 КШЦФ Energy 080/070.025.03 63 195 160 18 8 60 141 335 210 12
    100 16 11111009163MWLD000000000 КШЦФ Energy 100/080.016.03 75 215 180 18 8 60 150 335 230 15
    100 25 11111009253MWLD000000000 КШЦФ Energy 100/080.025.03 75 230 190 22 8 60 150 335 230 15
    125 16 11111259163MWLD000000000 КШЦФ Energy 125/100.016.03 100 245 210 18 8 94 195 525 350 27,7
    125 25 11111259253MWLD000000000 КШЦФ Energy 125/100.025.03 100 270 220 26 8 94 195 525 350 28,5
    150 16 11111509163MWLD000000000 КШЦФ Energy 150/125.016.03 125 280 240 22 8 98 210 525 380 36
    150 25 11111509253MWLD000000000 КШЦФ Energy 150/125.025.03 125 300 250 26 8 98 210 525 380 37
    200 16 11112009163MWLD000000000 КШЦФ Energy 200/150.016.03 148 335 295 22 12 84 225 625 450 56
    200 25 11112009253MWLD000000000 КШЦФ Energy 200/150.025.03 148 360 310 26 12 84 225 625 450 57
    250 16 11112529163MWLD000000000 КШЦФ Energy 250/200.016.03 200 405 355 26 12 100 270 625 530 83
    250 25 11112529253MWLD000000000 КШЦФ Energy 250/200.025.03 200 425 370 30 12 100 270 625 530 85
    300* 16 11113009163MWLD000000000 КШЦФ Energy 300/250.016.03 240 460 410 26 12 167 634 — 750 155
    350* 16 11113509163MWLD000000000 КШЦФ Energy 350/300.016.03 300 520 470 26 16 196 690 — 750 276
    400* 16 11114009163MWLD000000000 КШЦФ Energy 400/305.016.03 305 580 525 30 16 196 690 — 870 340
    500* 16 11115009163MWLD000000000 КШЦФ Energy 500/400.016.03 390 710 650 33 20 170 870 — 990 610

    * поставляется с редуктором ProGear в комплекте. Строительная высота указана с редуктором.

    Кран полнопроходной Приварное соединение

    Кран полнопроходной Приварное соединение

    Краны шаровые LD Energy для жидкости приварные

    Кран шаровый полнопроходной

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 15-32: 20Х13; DN 40-65: AISI 304; DN 80 – 400: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-250: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    DN 150-200: рекомендуется механический редуктор с червячной передачей

    DN 250-400: механический редуктор ProGear в комплекте
    Схема - Кран шаровый полнопроходной

    Основные технические характеристики

    DN PN Артикул Код d d* s D H h I L Вес, кг. 3D (dwg)
    15 40 12200150402MULD000000000 КШЦП Energy 015.040.03 15 22 3 27 135 23 170 200 0,8
    20 40 12200200402MULD000000000 КШЦП Energy 020.040.03 18 27 4 32 138 21 170 200 1,1
    25 40 12200250402MULD000000000 КШЦП Energy 025.040.03 24 32 3,5 38 142 21 170 230 1,5
    32 40 12200320402MULD000000000 КШЦП Energy 032.040.03 30 38 3,5 48 128 44 170 230 2,0
    40 40 12200400402MULD000000000 КШЦП Energy 040.040.03 40 48 4 57 136 44 235 270 2,6
    50 40 12200500402MULD000000000 КШЦП Energy 050.040.03 49 57 4 76 141 44 235 280 3,4
    65 25 12200650252MULD000000000 КШЦП Energy 065.025.03 64 76 4 89 175 60 335 280 5,3
    80 25 12200800252MULD000000000 КШЦП Energy 080.025.03 75 89 5 108 185 60 335 300 6,7
    100 25 12201000252MULD000000000 КШЦП Energy 100.025.03 100 108 6 133 195 94 525 330 15,3
    125 25 12201250252MULD000000000 КШЦП Energy 125.025.03 125 133 6 159 210 98 525 360 20,6
    150 25 12201500252MULD000000000 КШЦП Energy 150.025.03 148 159 6 180 225 84 625 390 29,6
    200 25 12202020252MULD000000000 КШЦП Energy 200.025.03 200 219 8 245 270 127 625 510 53,0
    250* 16 12202500162MULD000000000 КШЦП Energy 250.016.03 248 273 8 325 634 167 — 730 120,0
    300* 16 12203000162MULD000000000 КШЦП Energy 300.016.03 300 325 8 377 690 210 — 730 230,0
    400* 16 12204000162MULD000000000 КШЦП Energy 400.016.03 390 426 10 426 870 170 — 970 450,0

    * поставляется с редуктором ProGear в комплекте. Строительная высота указана с редуктором.

    Кран стандартнопроходной Приварное соединение

    Кран стандартнопроходной Приварное соединение

    Краны шаровые LD Energy для жидкости приварные

    Кран шаровый полнопроходной

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-500: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-250: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    DN 150-250: рекомендуется механический редуктор с червячной передачей

    DN 300-500: механический редуктор ProGear в комплекте
    Схема - Кран шаровый полнопроходной

    Основные технические характеристики

    DN PN Артикул Код d d* s D H h I L Вес, кг. 3D (dwg)
    15 40 12200159402MULD000000000 КШЦП Energy 015.040.03 10 22 3 38 134 23 170 200 0,8
    20 40 12200209402MULD000000000 КШЦП Energy 020.040.03 15 27 4 42 135 23 170 200 0,8
    25 40 12200259402MULD000000000 КШЦП Energy 025.040.03 18 32 3,5 48 137 21 170 230 1,1
    32 40 12200329402MULD000000000 КШЦП Energy 032.040.03 24 38 3,5 57 142 21 170 230 1,5
    40 40 12200409402MULD000000000 КШЦП Energy 040.040.03 30 48 4 60 128 44 235 250 2,0
    50 40 12200509402MULD000000000 КШЦП Energy 050.040.03 40 57 4 76 136 44 235 270 2,6
    65 25 12200659252MULD000000000 КШЦП Energy 065.025.03 49 76 4 89 141 44 235 280 3,4
    80 25 12200809252MULD000000000 КШЦП Energy 080/070.025.03 63 89 4 114 175 60 335 280 5,3
    100 25 12201009252MULD000000000 КШЦП Energy 100/080.025.03 75 108 5 133 185 60 335 300 6,7
    125 25 12201259252MULD000000000 КШЦП Energy 125/100.025.03 100 133 6 180 195 94 525 330 15,3
    150 25 12201509252MULD000000000 КШЦП Energy 150/125.025.03 125 159 6 219 210 98 525 360 20,6
    200 25 12202009252MULD000000000 КШЦП Energy 200/150.025.03 148 219 8 273 225 84 625 430 36,0
    250 25 12202529252MULD000000000 КШЦП Energy 250/200.025.03 200 273 8 351 270 100 625 510 54,0
    300* 16 12203009162MULD000000000 КШЦП Energy 300/250.016.03 240 325 8 426 634 167 — 730 120,0
    350* 16 12203509162MULD000000000 КШЦП Energy 350/300.016.03 300 377 10 530 690 196 — 730 230,0
    400* 16 12204009162MULD000000000 КШЦП Energy 400/305.016.03 300 426 10 530 690 196 — 860 290,0
    500* 16 12205009162MULD000000000 КШЦП Energy 500/400.016.03 390 530 10 630 870 170 — 970 450,0

    * поставляется с редуктором ProGear в комплекте. Строительная высота указана с редуктором.

    Кран полнопроходной Муфтовое соединение

    Кран полнопроходной Муфтовое соединение

    Краны шаровые LD Energy для жидкости муфтовые

    Кран шаровый полнопроходной

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-80: рукоятка — окрашенная углеродистая сталь с полимерным наконечником
    Схема - Кран шаровый полнопроходной

    Основные технические характеристики

    DN PN Артикул Код S d* d D G H h I L Вес, кг. 3D (dwg)
    15 40 13300150402MULD000000000 КШЦМ Energy 015.040.03 27 — 15 42 1/2 72 23 170 135 0,8
    20 40 13300200402MULD000000000 КШЦМ Energy 020.040.03 41 — 18 48 3/4 75 17 170 135 1,2
    25 40 13300250402MULD000000000 КШЦМ Energy 025.040.03 41 — 24 57 1 75 20 170 135 1,5
    32 40 13300320402MULD000000000 КШЦМ Energy 032.040.03 — 55 30 60 1 1/4 92 40 235 155 1,9
    40 40 13300400402MULD000000000 КШЦМ Energy 040.040.03 — 68 40 76 1 1/2 100 38 235 170 2,9
    50 40 13300500402MULD000000000 КШЦМ Energy 050.040.03 — 81 49 89 2 110 41 235 190 4,0
    65 25 13300650252MULD000000000 КШЦМ Energy 065.025.03 — 99 64 114 2 1/2 135 79 335 200 5,8
    80 25 13300800252MULD000000000 КШЦМ Energy 080.025.03 — 133 75 133 3 150 84 335 240 11,5
    Кран стандартнопроходной Муфтовое соединение

    Кран стандартнопроходной Муфтовое соединение

    Краны шаровые LD Energy для жидкости муфтовые

    Кран шаровый стандартнопроходной

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-100: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-100: рукоятка — окрашенная углеродистая сталь с полимерным наконечником
    Схема - Кран шаровый стандартнопроходной

    Основные технические характеристики

    DN PN Артикул Код S d* d D G H h I L Вес, кг. 3D (dwg)
    15 40 13300159402MULD000000000 КШЦМ Energy 015.040.03 27 — 10 38 1/2 72 23 170 135 0,8
    20 40 13300209402MULD000000000 КШЦМ Energy 020.040.03 32 — 15 42 3/4 72 23 170 135 0,8
    25 40 13300259402MULD000000000 КШЦМ Energy 025.040.03 41 — 18 48 1 75 21 170 135 1,2
    32 40 13300329402MULD000000000 КШЦМ Energy 032.040.03 — 49 24 57 1 1/4 75 21 170 135 1,5
    40 40 13300409402MULD000000000 КШЦМ Energy 040.040.03 — 55 30 60 1 1/2 92 44 235 155 1,9
    50 40 13300509402MULD000000000 КШЦМ Energy 050.040.03 — 68 40 76 2 100 44 235 170 2,9
    65 25 13300659252MULD000000000 КШЦМ Energy 065.025.03 — 84 49 89 2 1/2 110 44 235 190 4,0
    80 25 13300809252MULD000000000 КШЦМ Energy 080/070.025.03 — 99 63 114 3 135 84 335 200 5,8
    100 25 13301009252MULD000000000 КШЦМ Energy 100/080.025.03 — 133 75 133 4 150 84 335 240 11,7
    Кран спускной

    Кран спускной

    Спускные шаровые краны LD Energy для жидкости

    Кран шаровый спускной

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-50: AISI 304
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-50: рукоятка — окрашенная углеродистая сталь с полимерным наконечником
    Схема - Кран шаровый спускной

    Основные технические характеристики

    DN PN Артикул Код S d* D G H1 H2 I H d L
    15 40 14400159402MULD000000000 КШЦC Energy 015.040.03 27 — 38 1/2 68 100 170 72 21 168
    20 40 14400209402MULD000000000 КШЦC Energy 020.040.03 32 — 42 3/4 68 100 170 72 27 168
    25 40 14400259402MULD000000000 КШЦC Energy 025.040.03 41 — 48 1 68 115 170 75 32 183
    32 40 14400329402MULD000000000 КШЦC Energy 032.040.03 — 49 57 1 1/4 68 115 170 75 38 183
    40 40 14400409402MULD000000000 КШЦC Energy 040.040.03 — 55 60 1 1/2 78 125 230 92 48 203
    50 40 14400509402MULD000000000 КШЦC Energy 050.040.03 — 68 76 2 85 135 230 100 57 220

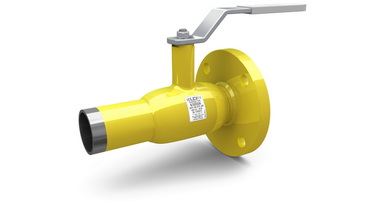

    Кран стандартнопроходной Комбинированное соединение

    Кран стандартнопроходной Комбинированное соединение

    Шаровые краны LD Energy для жидкости комбинированные

    Кран шаровый стандартнопроходной

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-250: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-250: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    DN 150-250: рекомендуется механический редуктор с червячной передачей

    Фланцы

    Присоединительные размеры по ГОСТ 12815-80
    Схема - Кран шаровый стандартнопроходной

    Основные технические характеристики

    DN PN Артикул Код d d* s D3 H h I D1 D2 n отв D L
    15 40 11200159402MULD000000000 КШЦК Energy 015.040.03 10 21 2,8 38 72 23 170 65 14 4 95 160
    20 40 11200209402MULD000000000 КШЦК Energy 020.040.03 15 27 2,8 42 72 23 170 75 14 4 105 160
    25 40 11200259402MULD000000000 КШЦК Energy 025.040.03 18 32 3,2 48 75 21 170 85 14 4 115 185
    32 40 11200329402MULD000000000 КШЦК Energy 032.040.03 24 38 3,5 57 75 21 170 100 18 4 135 185
    40 40 11200409402MULD000000000 КШЦК Energy 040.040.03 30 48 3,5 60 92 44 235 110 18 4 145 208
    50 40 11200509402MULD000000000 КШЦК Energy 050.040.03 40 57 3,5 76 100 44 235 125 18 4 160 225
    65 25 11200659252MULD000000000 КШЦК Energy 065.025.03 49 76 4 89 110 44 235 145 18 8 180 240
    80 25 11200809252MULD000000000 КШЦК Energy 080/065.025.03 63 89 4 114 141 60 335 160 18 8 195 245
    100 25 11201009252MULD000000000 КШЦК Energy 100/080.025.03 75 108 5 133 150 60 335 190 22 8 230 265
    125 25 11201259252MULD000000000 КШЦК Energy 125/100.025.03 100 133 6 180 195 94 525 220 26 8 270 340
    150 25 11201509252MULD000000000 КШЦК Energy 150/125.025.03 125 159 6 219 210 98 525 250 26 8 300 370
    200 25 11202009252MULD000000000 КШЦК Energy 200/150.025.03 148 219 8 273 225 84 625 310 26 12 360 440
    250 25 11202509252MULD000000000 КШЦК Energy 250/200.025.03 200 273 8 325 270 127 625 370 30 12 425 520
    Кран LD С механическим редуктором

    Кран LD С механическим редуктором

    Шаровые краны LD Energy для жидкости с механическим редуктором

    Кран шаровый LD

    Применение

    Рекомендуется для управления шаровым краном LD при больших усилиях открытия-закрытия крана, а также для предотвращения гидроудара в трубопроводе.

    Применение

    Шаровые краны LD поставляются с механическим редуктором по требованию заказчика. -X- в обозначение крана соответствует типу присоединения.

    Исполнение посадочного фланца по ISO 5211. Возможна установка редукторов другого производителя.
    Схема - Кран шаровый LD

    Технические характеристики шаровых кранов LD серии Energy с механическим редуктором ProGear

    DN Код Тип редуктора Масса редуктора, кг. Размер A, мм. Размер B, мм. Размер C, мм. Размер D, мм. Диаметр штурвала
    65 КШЦХР Energy 065.025.03 Х-40 1,7 220 152 118 42 100
    80 КШЦХР Energy 080/070.025.03 Х-40 1,7 243 162 118 42 100
    80 КШЦХР Energy 080.025.03 Х-40 1,7 253 162 118 42 100
    100 КШЦХР Energy 100/080.025.03 Х-40 1,7 306 189 127 56 160
    100 КШЦХР Energy 100.025.03 Х-40 1,7 329 189 127 56 160
    125 КШЦХР Energy 125/100.025.03 Х-40 1,7 395 236 213 68 250
    125 КШЦХР Energy 125.025.03 Х-40 1,7 415 236 213 68 250
    150 КШЦХР Energy 150/125.025.03 Х-60 2,7 430 251 213 68 250
    150 КШЦХР Energy 150.025.03 Q-800 S 7,7 457 251 213 68 250
    200 КШЦХР Energy 200/150.025.03 Q-800 S 7,7 487 281 213 68 250
    200 КШЦХР Energy 200/200.025.03 Q-1500 S 13,5 740 322 214 78 300
    250 КШЦХР Energy 250/180.025.03 Q-1500 S 13,5 740 322 214 78 300
    250* КШЦХР Energy 250.016.023 Q-4000 S 31,6 635 365 300 141 500
    300* КШЦХР Energy 300/250.016.03 Q-4000 S 31,6 635 365 300 141 500
    300* КШЦХР Energy 300/300.016.03 Q-6500 37,5 690 370 332 141 500
    350* КШЦХР Energy 350/300.016.03 Q-6500 37,5 690 370 332 141 500
    350* КШЦХР Energy 350/350.016.03 Q-6500 37,5 730 410 332 141 500
    400* КШЦХР Energy 400/350.016.03 Q-6500 37,5 730 410 332 141 500
    400* КШЦХР Energy 400/400.016.03 Q-24000 192 785 470 442 255 700
    500* КШЦХР Energy 500/400.016.03 Q-24000 192 785 470 442 255 700

    * Базовая комплектация

    Кран стандартнопроходной Приварное соединение С комплектом для удлинения штока

    Кран стандартнопроходной Приварное соединение С комплектом для удлинения штока

    Шаровые краны LD Energy для жидкости с удлиненным штоком

    Кран шаровый стандартнопроходной

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 50-65: AISI 304; DN 80-400: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Защитное покрытие особоусиленного типа

    • Protegol

    Управление

    • Т-ключ
    • Редуктор ProGear
    • Электропривод
    • Пневмопривод
    Схема - Кран шаровый стандартнопроходной

    Основные технические характеристики

    DN PN Код d d* s D H L*
    50 40 КШЦП Energy 050.040.03 Н=ХХХХ 40 57 3,5 76 по заказу 1500
    65 25 КШЦП Energy 065.025.03 Н=ХХХХ 49 76 4 89 по заказу 1500
    80 25 КШЦП Energy 080/070.025.03 Н=ХХХХ 63 89 4 114 по заказу 1500
    100 25 КШЦП Energy 100/080.025.03 Н=ХХХХ 75 108 5 133 по заказу 1500
    125 25 КШЦП Energy 125/100.025.03 Н=ХХХХ 100 133 6 180 по заказу 1500
    150 25 КШЦП Energy 150/125.025.03 Н=ХХХХ 125 159 6 219 по заказу 1500
    200 25 КШЦП Energy 200/150.025.03 Н=ХХХХ 148 219 8 273 по заказу 1500
    250 16 КШЦП Energy 250/200.016.03 Н=ХХХХ 200 273 8 351 по заказу 1500

    * Строительная длина L по запросу поставляется в 2-х вариантах: стандартная длина соответсвующего диаметра или 1500 мм.

    ХХХХ — Указывается высота заготовки под шток кратно 500 мм в диапазоне 500…3000 мм.

    Кран полнопроходной Приварное соединение С удлиненным штокоме

    Кран полнопроходной Приварное соединение С удлиненным штокоме

    Шаровые краны LD Energy для жидкости с удлиненным штоком

    Кран шаровый стандартнопроходной

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 50-65: AISI 304; DN 80-400: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Защитное покрытие особоусиленного типа

    • Protegol

    Управление

    • Т-ключ
    • Редуктор ProGear
    • Электропривод
    • Пневмопривод
    Схема - Кран шаровый стандартнопроходной

    Основные технические характеристики

    DN PN Артикул Код d d* s D H L
    50 40 12200500402MULD150000000 КШЦП Energy 050.040.03 Н=1500 49 57 3,5 89 по заказу 1500
    65 25 12200650252MULD150000000 КШЦП Energy 065.025.03 Н=1500 64 76 4 114 по заказу 1500
    80 25 12200800252MULD150000000 КШЦП Energy 080.025.03 Н=1500 75 89 4 133 по заказу 1500
    100 25 12201000252MULD150000000 КШЦП Energy 100.025.03 Н=1500 100 108 5 180 по заказу 1500
    125 25 12201250252MULD150000000 КШЦП Energy 125.025.03 Н=1500 125 133 6 219 по заказу 1500
    150 25 12201500252MULD150000000 КШЦП Energy 150.025.03 Н=1500 148 159 6 273 по заказу 1500
    200 25 12202020252MULD150000000 КШЦП Energy 200.025.03 Н=1500 200 219 8 351 по заказу 1500
    250* 16 12202500162MULD150000000 КШЦП Energy 250.016.03 Н=1500 248 273 8 426 по заказу 730
    300* 16 12203000162MULD150000000 КШЦП Energy 300.016.03 Н=1500 300 325 8 530 по заказу 730
    400* 16 12204000162MULD150000000 КШЦП Energy 400.016.03 Н=1500 390 426 10 630 по заказу 970

    * Поставляется с редуктором ProGear в комплекте.

    Н — Указывается высота штока до 3000 мм.

    Кран стандартнопроходной Приварное соединение С удлиненным штоком

    Кран стандартнопроходной Приварное соединение С удлиненным штоком

    Шаровые краны LD Energy для жидкости с удлиненным штоком

    Кран шаровый стандартнопроходной

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 50-65: AISI 304; DN 80-500: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Защитное покрытие особоусиленного типа

    • Protegol

    Управление

    • Т-ключ
    • Редуктор ProGear
    • Электропривод
    • Пневмопривод
    Схема - Кран шаровый стандартнопроходной

    Основные технические характеристики

    DN PN Артикул Код d d* s D H L
    50 40 12200509402MULD150000000 КШЦП Energy 050.040.03 Н=1500 40 57 3,5 76 по заказу 1500
    65 25 12200659252MULD150000000 КШЦП Energy 065.025.03 Н=1500 49 76 4 89 по заказу 1500
    80 25 12200809252MULD150000000 КШЦП Energy 080/070.025.03 Н=1500 63 89 4 114 по заказу 1500
    100 25 12201009252MULD150000000 КШЦП Energy 100/080.025.03 Н=1500 75 108 5 133 по заказу 1500
    125 25 12201259252MULD150000000 КШЦП Energy 125/100.025.03 Н=1500 100 133 6 180 по заказу 1500
    150 25 12201509252MULD150000000 КШЦП Energy 150/125.025.03 Н=1500 125 159 6 219 по заказу 1500
    200 25 12202009252MULD150000000 КШЦП Energy 200/150.025.03 Н=1500 148 219 8 273 по заказу 1500
    250 16 12202529252MULD150000000 КШЦП Energy 250/200.016.03 Н=1500 200 273 8 351 по заказу 1500
    300* 16 12203009162MULD150000000 КШЦП Energy 300/250.016.03 Н=1500 240 325 8 426 по заказу 730
    350* 16 12203509162MULD150000000 КШЦП Energy 350/300.016.03 Н=1500 300 377 10 530 по заказу 730
    500* 16 12205009162MULD150000000 КШЦП Energy 500/400.016.03 Н=1500 390 530 10 630 по заказу 970

    * Поставляется с редуктором ProGear в комплекте.

    Н — Указывается высота штока до 3000 мм.

    Шаровые краны LD Energy для газа

    Posted on by boss
    Шаровые краны LD Energy для газа

    Если Вы хотите купить Шаровые краны LD Energy для газа в Санкт-Петербурге недорого, Вам поможет Компания ЛТР. ЛТР может предложить Вам как небольшие партии, так и крупные заказы на очень выгодных условиях. Вы можете рассчитывать на доступные цены у нашей компании и помощь наших специалистов в Вашем выборе. С понедельника по пятницу с 9:00 до 17:30 Вы можете задать вопросы, касающиеся изделий компании, или оформить заказ по телефону: (812) 339-54-75 или электронной почте order@ppu.spb.ru.

    Продажа труб и других изделий металлопроката – основная сфера деятельности компании. Мы можем предложить Вам Шаровые краны LD Energy для газа и многое другое. Кроме многообразия видов продукции мы можем предложить обширный спектр услуг, основными из которых являются — изоляция стыков и тепловых камер, монтаж труб с ОДК.

    Компания ЛТР занимает лидирующее положение в отрасли по срокам поставки. Когда Вы заказываете Шаровые краны LD Energy для газа, весь процесс поставки контролируется непосредственно сотрудниками нашей компании. Благодаря налаженной системе логистики Вы когда угодно можете узнать текущее местоположение вашего заказа и уточнить срок поставки.

    Опасность на трубопроводах и других объектах, участвующих в перемещении газа, весьма высока, поэтому к оборудованию предъявляются высокие требования. В частности, имеет огромное значение качество запорной арматуры. Надо сказать, что сегодня российские предприятия предлагают в этой сфере вполне конкурентоспособную продукцию. Компания предлагает универсальные и газовые шаровые краны, надежность которых не уступает европейской запорной арматуре. Кран шаровый для газа выпускается здесь с 2003 года, и на сегодняшний день продукция имеет немало положительных отзывов от предприятий газовой отрасли России и ближнего зарубежья.

    Стоит отметить, что кран шаровой газовый – это отличное сочетание цены и качества. Сегодня на рынке основными конкурентами уральской продукции является китайская и европейская запорная арматура. Первая, как правило, качеством не радует, так как изготавливается по устаревшим технологиям из недолговечных сплавов – бронзы, а чаще – силумина, который может раскрошиться в любой момент. Цельносварной же европейский кран шаровый для газа имеет высокую надежность, однако его цена достаточно высока как за счет себестоимости продукции, так и из-за транспортных расходов по доставке в Россию. Запорная арматура изготавливается в соответствии с мировыми стандартами качества, однако цена её ниже благодаря близости сырьевой базы и отлаженной инфраструктуры, а также выгодной доставки в любой регион страны.

    Как купить шаровые краны LD Energy для газа

    Больше узнать про шаровые краны LD Energy для газа и купить их возможно после уточнения наличия и стоимости следующими способами:

    • Позвоните по телефону (812) 339-54-75 (Пн-Пт, с 9:00 до 17:30) или 8 800 555-04-42 (бесплатно для РФ)
    • В любое время отправьте свой запрос на электронную почту order@ppu.spb.ru (Вам ответят в ближайший рабочий день)
    Телефон в СПб:
    (812) 339-54-75
    Принимаем звонки
    с понедельника по пятницу
    с 9:00 до 17:30 (МСК)
    Заполните форму и нажмите «Отправить» (Вам ответят в ближайший рабочий день)
    Кран полнопроходной Фланцевое соединение

    Кран полнопроходной Фланцевое соединение

    Краны шаровые LD Energy для газа фланцевые

    Кран шаровый полнопроходной

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN15-32: 20Х13; DN 40-65: AISI 304; DN 80-400: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-200: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    DN 150-200: рекомендуется механический редуктор с червячной передачей

    DN 250-400: механический редуктор ProGear в комплекте

    Фланцы

    Присоединительные размеры по ГОСТ 12815-80
    Схема - Кран шаровый полнопроходной

    Основные технические характеристики

    DN PN Артикул Код d D D1 D2 n отв h H I L Вес, кг. 3D (dwg)
    15 40 11110150402MGLD000000000 КШЦФ Energy 015.040.П/П.03 15 95 65 14 4 23 72 170 130 1,9
    20 40 11110200402MGLD000000000 КШЦФ Energy 020.040.П/П.03 18 105 75 14 4 21 75 170 150 2,5
    25 40 11110250402MGLD000000000 КШЦФ Energy 025.040.П/П.03 24 115 85 14 4 21 75 170 160 3,1
    32 40 11110320402MGLD000000000 КШЦФ Energy 032.040.П/П.03 30 135 100 18 4 44 92 235 180 4,2
    40 40 11110400402MGLD000000000 КШЦФ Energy 040.040.П/П.03 40 145 110 18 4 44 100 235 200 5,3
    50 40 11110500402MGLD000000000 КШЦФ Energy 050.040.П/П.03 49 160 125 18 4 44 110 235 250 7,1
    65 16 11110650162MGLD000000000 КШЦФ Energy 065.016.П/П.03 64 180 145 18 4 60 141 335 290 10,8
    65 25 11110650252MGLD000000000 КШЦФ Energy 065.025.П/П.03 64 180 145 18 8 60 141 335 290 10,8
    80 16 11110800162MGLD000000000 КШЦФ Energy 080.016.П/П.03 75 195 160 18 4 60 150 335 300 12,5
    80 25 11110800252MGLD000000000 КШЦФ Energy 080.025.П/П.03 75 195 160 18 8 60 150 335 300 12,5
    100 16 11111000162MGLD000000000 КШЦФ Energy 100.016.П/П.03 100 215 180 18 8 94 195 525 350 23,2 100F.dwg
    100 25 11111000252MGLD000000000 КШЦФ Energy 100.025.П/П.03 100 230 190 22 8 94 195 525 350 23,2 100F.dwg
    125 16 11111250162MGLD000000000 КШЦФ Energy 125.016.П/П.03 125 245 210 18 8 98 210 525 400 33,4 125F.dwg
    125 25 11111250252MGLD000000000 КШЦФ Energy 125.025.П/П.03 125 270 220 26 8 98 210 525 400 37,0 125F.dwg
    150 16 11111500162MGLD000000000 КШЦФ Energy 150.016.П/П.03 148 280 240 22 8 84 225 625 410 44,0 150F.dwg
    150 25 11111500252MGLD000000000 КШЦФ Energy 150.025.П/П.03 148 300 250 26 8 84 225 625 410 46,0 150F.dwg
    200 16 11112020162MGLD000000000 КШЦФ Energy 200.016.П/П.03 200 335 295 22 12 127 270 625 530 71,0
    200 25 11112020252MGLD000000000 КШЦФ Energy 200.025.П/П.03 200 360 310 26 12 127 270 625 530 72,6
    250* 16 11112500162MGLD000000000 КШЦФ Energy 250.016.П/П.03 248 405 355 26 12 167 634 — 750 140,0
    300* 16 11113000162MGLD000000000 КШЦФ Energy 300.016.П/П.03 300 460 410 26 12 210 690 — 750 266,0
    400* 16 11114000162MGLD000000000 КШЦФ Energy 400.016.П/П.03 390 580 525 30 16 170 870 — 990 610,0

    * поставляется с редуктором ProGear в комплекте. Строительная высота указана с редуктором.

    Кран стандартнопроходной Фланцевое соединение

    Кран стандартнопроходной Фланцевое соединение

    Краны шаровые LD Energy для газа фланцевые

    Кран шаровый стандартнопроходной

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-500: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-250: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    DN 150-250: рекомендуется механический редуктор с червячной передачей

    DN 300-500: механический редуктор ProGear в комплекте

    Фланцы

    Присоединительные размеры по ГОСТ 12815-80
    Схема - Кран шаровый стандартнопроходной

    Основные технические характеристики

    DN PN Артикул Код d D D1 D2 n отв h H I L Вес, кг. 3D (dwg)
    15 40 11110159402MGLD000000000 КШЦФ Energy 015.040.Н/П.03 10 95 65 14 4 23 72 170 130 1,8
    20 40 11110209402MGLD000000000 КШЦФ Energy 020.040.Н/П.03 15 105 75 14 4 23 72 170 150 2,2
    25 40 11110259402MGLD000000000 КШЦФ Energy 025.040.Н/П.03 18 115 85 14 4 21 75 170 160 2,7
    32 40 11110329402MGLD000000000 КШЦФ Energy 032.040.Н/П.03 24 135 100 18 4 21 75 170 180 3,7
    40 40 11110409402MGLD000000000 КШЦФ Energy 040.040.Н/П.03 30 145 110 18 4 44 92 235 200 4,6
    50 40 11110509402MGLD000000000 КШЦФ Energy 050.040.Н/П.03 40 160 125 18 4 44 100 235 230 6,1
    65 16 11110659162MGLD000000000 КШЦФ Energy 065.016.Н/П.03 49 180 145 18 4 44 110 235 270 8,4
    65 25 11110659252MGLD000000000 КШЦФ Energy 065.025.Н/П.03 49 180 145 18 8 44 110 235 270 8,4
    80 16 11110809162MGLD000000000 КШЦФ Energy 080/070.016.Н/П.03 63 195 160 18 8 60 141 335 280 11,2
    80 25 11110809252MGLD000000000 КШЦФ Energy 080/070.025.Н/П.03 63 195 160 18 8 60 141 335 280 12,0
    100 16 11111009162MGLD000000000 КШЦФ Energy 100/080.016.Н/П.03 75 215 180 18 8 60 150 335 300 15,0
    100 25 11111009252MGLD000000000 КШЦФ Energy 100/080.025.Н/П.03 75 230 190 22 8 60 150 335 300 15,0
    125 16 11111259162MGLD000000000 КШЦФ Energy 125/100.016.Н/П.03 100 245 210 18 8 94 195 525 325 27,7
    125 25 11111259252MGLD000000000 КШЦФ Energy 125/100.025.Н/П.03 100 270 220 26 8 94 195 525 325 28,5
    150 16 11111509162MGLD000000000 КШЦФ Energy 150/125.016.Н/П.03 125 280 240 22 8 98 210 525 380 36,0 150F.dwg
    150 25 11111509252MGLD000000000 КШЦФ Energy 150/125.025.Н/П.03 125 300 250 26 8 98 210 525 380 37,0 150F.dwg

    200

    		 16 11112009162MGLD000000000 КШЦФ Energy 200/150.016.Н/П.03 148 335 295 22 12 84 225 625 450 56,0 200F.dwg
    200 25 11112009252MGLD000000000 КШЦФ Energy 200/150.025.Н/П.03 148 360 310 26 12 84 225 625 450 57,0 200F.dwg
    250 16 11112529162MGLD000000000 КШЦФ Energy 250/200.016.Н/П.03 200 405 355 26 12 100 270 625 530 83,0 250F.dwg
    250 25 11112529252MGLD000000000 КШЦФ Energy 250/200.025.Н/П.03 200 425 370 30 12 100 270 625 530 85,0 250F.dwg
    300* 16 11113009162MGLD000000000 КШЦФ Energy 300/250.016.Н/П.03 240 460 410 26 12 167 634 — 750 155,0 300F.dwg
    350* 16 11113509162MGLD000000000 КШЦФ Energy 350/300.016.Н/П.03 300 520 470 26 16 196 690 — 750 276,0
    500* 16 11115009162MGLD000000000 КШЦФ Energy 500/400.016.Н/П.03 390 710 650 33 20 170 870 — 990 610.0

    * Поставляется с редуктором ProGear в комплекте. Строительная высота указана с редуктором.

    Кран полнопроходной Приварное соединение

    Кран полнопроходной Приварное соединение

    Краны шаровые LD Energy для газа приварные

    Кран шаровый полнопроходной

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN15-32: 20Х13; DN 40-65: AISI 304; DN 80-400: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-250: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    DN 150-200: рекомендуется механический редуктор с червячной передачей

    DN 250-400: механический редуктор ProGear в комплекте
    Схема - Кран шаровый полнопроходной

    Основные технические характеристики

    DN PN Артикул Код d d* s D H h I L Вес, кг. 3D (dwg)
    15 40 12200150402MGLD000000000 КШЦП Energy 015.040.П/П.03 15 21,3 2,8 27 72 23 170 200 0,8
    20 40 12200200402MGLD000000000 КШЦП Energy 020.040.П/П.03 18 27 2,8 32 75 21 170 200 1,1
    25 40 12200250402MGLD000000000 КШЦП Energy 025.040.П/П.03 24 32 3 38 75 21 170 230 1,5
    32 40 12200320402MGLD000000000 КШЦП Energy 032.040.П/П.03 30 38 3,5 48 92 44 170 230 2,0
    40 40 12200400402MGLD000000000 КШЦП Energy 040.040.П/П.03 40 48 3,5 57 100 44 235 270 2,6
    50 40 12200500402MGLD000000000 КШЦП Energy 050.040.П/П.03 49 57 4 76 110 44 235 280 3,4
    65 25 12200650252MGLD000000000 КШЦП Energy 065.025.П/П.03 64 76 4 89 141 60 335 280 5,3 65w.dwg
    80 25 12200800252MGLD000000000 КШЦП Energy 080.025.П/П.03 75 89 5 108 150 60 335 300 6,7
    100 25 12201000252MGLD000000000 КШЦП Energy 100.025.П/П.03 100 108 6 133 195 94 525 330 15,3 100w.dwg
    125 25 12201250252MGLD000000000 КШЦП Energy 125.025.П/П.03 125 133 6 159 210 98 525 360 20,6 125w.dwg
    150 25 12201500252MGLD000000000 КШЦП Energy 150.025.П/П.03 148 159 6 180 225 84 625 390 29,6 150w.dwg
    200 25 12202020252MGLD000000000 КШЦП Energy 200.025.П/П.03 200 219 8 245 270 127 625 510 53,0
    250* 16 12202500162MGLD000000000 КШЦП Energy 250.016.П/П.03 248 273 8 325 634 167 — 730 120,0
    300* 16 12203000162MGLD000000000 КШЦП Energy 300.016.П/П.03 300 325 8 377 690 210 — 730 230,0
    400* 16 12204000162MGLD000000000 КШЦП Energy 400.016.П/П.03 390 426 10 426 870 170 — 970 450,0

    * поставляется с редуктором ProGear в комплекте. Строительная высота указана с редуктором.

    Кран стандартнопроходной Приварное соединение

    Кран стандартнопроходной Приварное соединение

    Краны шаровые LD Energy для газа приварные

    Кран шаровый стандартнопроходной

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-500: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-250: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    DN 150-250: рекомендуется механический редуктор с червячной передачей

    DN 300-500: механический редуктор ProGear в комплекте
    Схема - Кран шаровый стандартнопроходной

    Основные технические характеристики

    DN PN Артикул Код d d* s D H h I L Вес, кг. 3D (dwg)
    15 40 12200159402MGLD000000000 КШЦП Energy 015.040.Н/П.03 10 21,3 2,8 38 72 23 170 200 0,8 15W.dwg
    20 40 12200209402MGLD000000000 КШЦП Energy 020.040.Н/П.03 15 27 2,8 42 72 23 170 200 0,8 20W.dwg
    25 40 12200259402MGLD000000000 КШЦП Energy 025.040.Н/П.03 18 32 3 48 75 21 170 230 1,1 25W.dwg
    32 40 12200329402MGLD000000000 КШЦП Energy 032.040.Н/П.03 24 38 3,5 57 75 21 170 230 1,5 32W.dwg
    40 40 12200409402MGLD000000000 КШЦП Energy 040.040.Н/П.03 30 48 3,5 60 92 44 235 250 2,0 40W.dwg
    50 40 12200509402MGLD000000000 КШЦП Energy 050.040.Н/П.03 40 57 3,5 76 100 44 235 270 2,6 50W.dwg
    65 25 12200659252MGLD000000000 КШЦП Energy 065.025.Н/П.03 49 76 4 89 110 44 235 280 3,4 65W.dwg
    80 25 12200809252MGLD000000000 КШЦП Energy 080/070.025.Н/П.03 63 89 4 114 141 60 335 280 5,3 80W.dwg
    100 25 12201009252MGLD000000000 КШЦП Energy 100/080.025.Н/П.03 75 108 5 133 150 60 335 300 6,7
    125 25 12201259252MGLD000000000 КШЦП Energy 125/100.025.Н/П.03 100 133 6 180 195 94 525 330 15,3 125W.dwg
    150 25 12201509252MGLD000000000 КШЦП Energy 150/125.025.Н/П.03 125 159 6 219 210 98 525 360 20,6 150W.dwg
    200 25 12202009252MGLD000000000 КШЦП Energy 200/150.025.Н/П.03 148 219 8 273 225 84 625 430 36,0 200W.dwg
    250 25 12202529252MGLD000000000 КШЦП Energy 250/200.025.Н/П.03 200 273 8 351 270 100 625 510 54,0
    300* 16 12203009162MGLD000000000 КШЦП Energy 300/250.016.Н/П.03 240 325 8 426 634 167 — 730 120,0
    350* 16 12203509162MGLD000000000 КШЦП Energy 350/300.016.Н/П.03 300 377 10 530 690 196 — 730 230,0
    400* 16 12204009162MGLD000000000 КШЦП Energy 400/305.016.Н/П.03 300 426 10 530 690 196 — 860 290,0
    500* 16 12205009162MGLD000000000 КШЦП Energy 500/400.016.Н/П.03 390 530 10 630 870 170 — 970 450,0

    * поставляется с редуктором ProGear в комплекте. Строительная высота указана с редуктором.

    Кран полнопроходной Муфтовое соединение

    Кран полнопроходной Муфтовое соединение

    Краны шаровые LD Energy для газа муфтовые

    Кран шаровый полнопроходной

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-80: рукоятка — окрашенная углеродистая сталь с полимерным наконечником
    Схема - Кран шаровый полнопроходной

    Основные технические характеристики

    DN PN Артикул Код S d* d D G H h I L Вес, кг. 3D (dwg)
    15 40 13300150402MGLD000000000 КШЦМ Energy 015.040.П/П.03 27 — 15 42 1/2 72 23 170 135 0,8
    20 40 13300200402MGLD000000000 КШЦМ Energy 020.040.П/П.03 41 — 18 48 3/4 75 17 170 135 1,2
    25 40 13300250402MGLD000000000 КШЦМ Energy 025.040.П/П.03 41 — 24 57 1 75 20 170 135 1,5
    32 40 13300320402MGLD000000000 КШЦМ Energy 032.040.П/П.03 — 55 30 60 1 1/4 92 40 235 155 1,9
    40 40 13300400402MGLD000000000 КШЦМ Energy 040.040.П/П.03 — 68 40 76 1 1/2 100 38 235 170 2,9
    50 40 13300500402MGLD000000000 КШЦМ Energy 050.040.П/П.03 — 81 49 89 2 110 41 235 190 4,0
    65 25 13300650252MGLD000000000 КШЦМ Energy 065.025.П/П.03 — 99 64 114 2 1/2 135 79 335 200 5,8
    80 25 13300800252MGLD000000000 КШЦМ Energy 080.025.П/П.03 — 133 75 133 3 150 84 335 240 11,5

    Кран стандартнопроходной Муфтовое соединение

    Кран стандартнопроходной Муфтовое соединение

    Краны шаровые LD Energy для газа муфтовые

    Кран шаровый полнопроходной

    Спецификация материалов

    • Корпус: сталь углеродистая 09Г2С
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-100: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-100: рукоятка — окрашенная углеродистая сталь с полимерным наконечником
    Схема - Кран шаровый полнопроходной

    Основные технические характеристики

    DN PN Артикул Код S d* d D G H h I L Вес, кг. 3D (dwg)
    15 40 13300159402MGLD000000000 КШЦМ Energy 015.040.Н/П.03 27 — 10 38 1/2 72 23 170 135 0,8 15M.dwg
    20 40 13300209402MGLD000000000 КШЦМ Energy 020.040.Н/П.03 32 — 15 42 3/4 72 23 170 135 0,8 20M.dwg
    25 40 13300259402MGLD000000000 КШЦМ Energy 025.040.Н/П.03 41 — 18 48 1 75 21 170 135 1,2 25M.dwg
    32 40 13300329402MGLD000000000 КШЦМ Energy 032.040.Н/П.03 — 49 24 57 1 1/4 75 21 170 135 1,5 32M.dwg
    40 40 13300409402MGLD000000000 КШЦМ Energy 040.040.Н/П.03 — 55 30 60 1 1/2 92 44 235 155 1,9 40M.dwg
    50 40 13300509402MGLD000000000 КШЦМ Energy 050.040.Н/П.03 — 68 40 76 2 100 44 235 170 2,9 50M.dwg
    65 25 13300659252MGLD000000000 КШЦМ Energy 065.025.Н/П.03 — 84 49 89 2 1/2 110 44 235 190 4,0 65M.dwg
    80 25 13300809252MGLD000000000 КШЦМ Energy 080/070.025.Н/П.03 — 99 63 114 3 135 84 335 200 5,8 80M.dwg
    100 25 13301009252MGLD000000000 КШЦМ Energy 100/080.025.Н/П.03 — 133 75 133 4 150 84 335 240 11,7

    Кран спускной

    Кран спускной

    Спускные шаровые краны LD Energy для газа

    Кран шаровый спускной

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-50: AISI 304
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-50: рукоятка — окрашенная углеродистая сталь с полимерным наконечником
    Схема - Кран шаровый спускной

    Основные технические характеристики

    DN PN Артикул Код S d* D G H1 H2 I H d L
    15 40 14400159402MGLD000000000 КШЦC Energy 015.040.Н/П.03 27 — 38 1/2 68 100 170 72 21 168
    20 40 14400209402MGLD000000000 КШЦC Energy 020.040.Н/П.03 32 — 42 3/4 68 100 170 72 27 168
    25 40 14400259402MGLD000000000 КШЦC Energy 025.040.Н/П.03 41 — 48 1 68 115 170 75 32 183
    32 40 14400329402MGLD000000000 КШЦC Energy 032.040.Н/П.03 — 49 57 1 1/4 68 115 170 75 38 183
    40 40 14400409402MGLD000000000 КШЦC Energy 040.040.Н/П.03 — 55 60 1 1/2 78 125 230 92 48 203
    50 40 14400509402MGLD000000000 КШЦC Energy 050.040.Н/П.03 — 68 76 2 85 135 230 100 57 220

    Кран стандартнопроходной Комбинированное соединение

    Кран стандартнопроходной Комбинированное соединение

    Шаровые краны LD Energy для газа комбинированные

    Кран шаровый стандартнопроходной

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-250: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-250: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    DN 150-250: рекомендуется механический редуктор с червячной передачей

    Фланцы

    Присоединительные размеры по ГОСТ 12815-80
    Схема - Кран шаровый стандартнопроходной

    Основные технические характеристики

    DN PN Артикул Код d d* s D3 H h I D1 D2 n отв D L
    15 40 11200159402MGLD000000000 КШЦК Energy 015.040.Н/П.03 10 21 2,8 38 72 23 170 65 14 4 95 160
    20 40 11200209402MGLD000000000 КШЦК Energy 020.040.Н/П.03 15 27 2,8 42 72 23 170 75 14 4 105 160
    25 40 11200259402MGLD000000000 КШЦК Energy 025.040.Н/П.03 18 32 3,2 48 75 21 170 85 14 4 115 185
    32 40 11200329402MGLD000000000 КШЦК Energy 032.040.Н/П.03 24 38 3,5 57 75 21 170 100 18 4 135 185
    40 40 11200409402MGLD000000000 КШЦК Energy 040.040.Н/П.03 30 48 3,5 60 92 44 235 110 18 4 145 208
    50 40 11200509402MGLD000000000 КШЦК Energy 050.040.Н/П.03 40 57 3,5 76 100 44 235 125 18 4 160 225
    65 25 11200659252MGLD000000000 КШЦК Energy 065.025.Н/П.03 49 76 4 89 110 44 235 145 18 8 180 240
    80 25 11200809252MGLD000000000 КШЦК Energy 080/065.025.Н/П.03 63 89 4 114 141 60 335 160 18 8 195 245
    100 25 11201009252MGLD000000000 КШЦК Energy 100/080.025.Н/П.03 75 108 5 133 150 60 335 190 22 8 230 265
    125 25 11201259252MGLD000000000 КШЦК Energy 125/100.025.Н/П.03 100 133 6 180 195 94 525 220 26 8 270 340
    150 25 11201509252MGLD000000000 КШЦК Energy 150/125.025.Н/П.03 125 159 6 219 210 98 525 250 26 8 300 370
    200 25 11202009252MGLD000000000 КШЦК Energy 200/150.025.Н/П.03 148 219 8 273 225 84 625 310 26 12 360 440
    250 25 11202509252MGLD000000000 КШЦК Energy 250/200.025.Н/П.03 200 273 8 325 270 127 625 370 30 12 425 520

    Кран LD С механическим редуктором

    Кран LD С механическим редуктором

    Шаровые краны LD Energy для газа с механическим редуктором

    Кран шаровый LD

    Применение

    Рекомендуется для управления шаровым краном LD при больших усилиях открытия-закрытия крана, а также для предотвращения гидроудара в трубопроводе.

    Применение

    Шаровые краны LD поставляются с механическим редуктором по требованию заказчика. -Х- в обозначение крана соответствует типу присоединения.

    Исполнение посадочного фланца по ISO 5211. Возможна установка редукторов другого производителя.
    Схема - Кран шаровый LD

    Технические характеристики шаровых кранов LD с механическим редуктором ProGear

    DN Код Тип ред. Масса ред., кг. A, мм. B, мм. C, мм. D, мм. Диаметр штурвала
    65 КШЦХР Energy 065.025.П/П.03 Х-40 1,7 220 152 118 42 100
    80 КШЦХР Energy 080/070.025.Н/П.03 Х-40 1,7 243 162 118 42 100
    80 КШЦХР Energy 080.025.П/П.03 Х-40 1,7 253 162 118 42 100
    100 КШЦХР Energy 100/080.025.Н/П.03 Х-40 1,7 306 189 127 56 160
    100 КШЦХР Energy 100.025.П/П.03 Х-40 1,7 329 189 127 56 160
    125 КШЦХР Energy 125/100.025.Н/П.03 Х-40 1,7 395 236 213 68 250
    125 КШЦХР Energy 125.025.П/П.03 Х-40 1,7 415 236 213 68 250
    150 КШЦХР Energy 150/125.025.Н/П.03 Х-60 2,7 430 251 213 68 250
    150 КШЦХР Energy 150.025.П/П.03 Q-800 S 7,7 457 251 213 68 250
    200 КШЦХР Energy 200/150.025.Н/П.03 Q-800 S 7,7 487 281 213 68 250
    200 КШЦХР Energy 200/200.025.Н/П.03 Q-1500 S 13,5 740 322 214 78 300
    250 КШЦХР Energy 250/180.025.Н/П.03 Q-1500 S 13,5 740 322 214 78 300
    250* КШЦХР Energy 250.016.П/П.03 Q-4000 S 31,6 635 365 300 141 500
    300* КШЦХР Energy 300/250.016.Н/П.03 Q-4000 S 31,6 635 365 300 141 500
    300* КШЦХР Energy 300/300.016.Н/П.03 Q-6500 37,5 690 370 332 141 500
    350* КШЦХР Energy 350/300.016.Н/П.03 Q-6500 37,5 690 370 332 141 500
    350* КШЦХР Energy 350/350.016.Н/П.03 Q-6500 37,5 730 410 332 141 500
    400* КШЦХР Energy 400/350.016.Н/П.03 Q-6500 37,5 730 410 332 141 500
    400* КШЦХР Energy 400/400.016.Н/П.03 Q-24000 192 785 470 442 255 700
    500* КШЦХР Energy 500/400.016.Н/П.03 Q-24000 192 785 470 442 255 700

    * Базовая комплектация

    Кран стандартнопроходной Приварное соединение С комплектом для удлинения штока

    Кран стандартнопроходной Приварное соединение С комплектом для удлинения штока

    Шаровые краны LD Energy для газа с удлиненным штоком

    Кран шаровый стандартнопроходной

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 50-65: AISI 304; DN 80-400: AISI 409
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Защитное покрытие особоусиленного типа

    • Protegol

    Управление

    • Т-ключ
    • Редуктор ProGear
    • Электропривод
    • Пневмопривод
    Схема - Кран шаровый стандартнопроходной

    Основные технические характеристики

    DN PN Код d d* s D H L*
    50 40 КШ.Ц.П.050.040.02 Н=ХХХХ 40 57 3,5 76 по заказу 1500
    65 25 КШ.Ц.П.065.025.02 Н=ХХХХ 49 76 4 89 по заказу 1500
    80 25 КШ.Ц.П.080/070.025.02 Н=ХХХХ 63 89 4 114 по заказу 1500
    100 25 КШ.Ц.П.100/080.025.02 Н=ХХХХ 75 108 5 133 по заказу 1500
    125 25 КШ.Ц.П.125/100.025.02 Н=ХХХХ 100 133 6 180 по заказу 1500
    150 25 КШ.Ц.П.150/125.025.02 Н=ХХХХ 125 159 6 219 по заказу 1500
    200 25 КШ.Ц.П.200/150.025.02 Н=ХХХХ 148 219 8 273 по заказу 1500
    250 16 КШ.Ц.П.250/200.016.02 Н=ХХХХ 200 273 8 351 по заказу 1500

    * Строительная длина L по запросу поставляется в 2-х вариантах: стандартная длина соответсвующего диаметра или 1500 мм

    ХХХХ — Указывается высота заготовки под шток кратно 500 мм в диапазоне 500…3000 мм.

    Кран полнопроходной Приварное соединение С удлиненным штоком

    Кран полнопроходной Приварное соединение С удлиненным штоком

    Шаровые краны LD Energy для газа с удлиненным штоком

    Кран шаровый стандартнопроходной

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 50-65: AISI 304; DN 80-400: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Защитное покрытие особоусиленного типа

    • Protegol

    Управление

    • Т-ключ
    • Редуктор ProGear
    • Электропривод
    • Пневмопривод
    Схема - Кран шаровый стандартнопроходной

    Основные технические характеристики

    DN PN Артикул Код d d* s D H L
    50 40 12200500402MGLD150000000 КШЦП Energy 050.040.П/П.03 Н=1500 49 57 3,5 89 по заказу 1500
    65 25 12200650252MGLD150000000 КШЦП Energy 065.025.П/П.03 Н=1500 64 76 4 114 по заказу 1500
    80 25 12200800252MGLD150000000 КШЦП Energy 080.025.П/П.03 Н=1500 75 89 4 133 по заказу 1500
    100 25 12201000252MGLD150000000 КШЦП Energy 100.025.П/П.03 Н=1500 100 108 5 180 по заказу 1500
    125 25 12201250252MGLD150000000 КШЦП Energy 125.025.П/П.03 Н=1500 125 133 6 219 по заказу 1500
    150 25 12201500252MGLD150000000 КШЦП Energy 150.025.П/П.03 Н=1500 148 159 6 273 по заказу 1500
    200 25 12202020252MGLD150000000 КШЦП Energy 200.025.П/П.03 Н=1500 200 219 8 351 по заказу 1500
    250* 16 12202500162MGLD150000000 КШЦП Energy 250.016.П/П.03 Н=1500 248 273 8 426 по заказу 730
    300* 16 12203000162MGLD150000000 КШЦП Energy 300.016.П/П.03 Н=1500 300 325 8 530 по заказу 730
    400* 16 12204000162MGLD150000000 КШЦП Energy 400.016.П/П.03 Н=1500 390 426 10 630 по заказу 970

    * Поставляется с редуктором ProGear в комплекте.

    Н — Указывается высота штока до 3000 мм.

    Кран стандартнопроходной Приварное соединение С удлиненным штоком

    Кран стандартнопроходной Приварное соединение С удлиненным штоком

    Шаровые краны LD Energy для газа с удлиненным штоком

    Кран шаровый стандартнопроходной

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 50-65: AISI 304; DN 80-500: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Защитное покрытие особоусиленного типа

    • Protegol

    Управление

    • Т-ключ
    • Редуктор ProGear
    • Электропривод
    • Пневмопривод
    Схема - Кран шаровый стандартнопроходной

    Основные технические характеристики

    DN PN Артикул Код d d* s D H L
    50 40 12200509402MGLD150000000 КШЦП Energy 050.040.Н/П.03 Н=1500 40 57 3,5 76 по заказу 1500
    65 25 12200659252MGLD150000000 КШЦП Energy 065.025.Н/П.03 Н=1500 49 76 4 89 по заказу 1500
    80 25 12200809252MGLD150000000 КШЦП Energy 080/070.025.Н/П.03 Н=1500 63 89 4 114 по заказу 1500
    100 25 12201009252MGLD150000000 КШЦП Energy 100/080.025.Н/П.03 Н=1500 75 108 5 133 по заказу 1500
    125 25 12201259252MGLD150000000 КШЦП Energy 125/100.025.Н/П.03 Н=1500 100 133 6 180 по заказу 1500
    150 25 12201509252MGLD150000000 КШЦП Energy 150/125.025.Н/П.03 Н=1500 125 159 6 219 по заказу 1500
    200 25 12202009252MGLD150000000 КШЦП Energy 200/150.025.Н/П.03 Н=1500 148 219 8 273 по заказу 1500
    250 16 12202529252MGLD150000000 КШЦП Energy 250/200.016.Н/П.03 Н=1500 200 273 8 351 по заказу 1500
    300* 16 12203009162MGLD150000000 КШЦП Energy 300/250.016.Н/П.03 Н=1500 240 325 8 426 по заказу 730
    350* 16 12203509162MGLD150000000 КШЦП Energy 350/300.016.Н/П.03 Н=1500 300 377 10 530 по заказу 730
    500* 16 12205009162MGLD150000000 КШЦП Energy 500/400.016.Н/П.03 Н=1500 390 530 10 630 по заказу 970

    * Поставляется с редуктором ProGear в комплекте.

    Н — Указывается высота штока до 3000 мм.

    Краны LD Стриж

    Posted on by boss
    Краны LD Стриж

    Если Вы хотите купить Краны LD Стриж в Санкт-Петербурге недорого, Вам поможет Наша компания. Компания ЛТР может предложить Вам как небольшие партии, так и крупные заказы на очень выгодных условиях. Вы можете рассчитывать на доступные цены у нашей компании и помощь наших специалистов в Вашем выборе. С понедельника по пятницу с 9:00 до 17:30 Вы можете задать вопросы, касающиеся изделий компании, или оформить заказ по телефону: (812) 339-54-75 или электронной почте order@ppu.spb.ru.

    Компания ЛТР продает Краны LD Стриж от ведущих европейских и отечественных производителей, которые используют только высококачественные сплавы для изготовления продукции. Высочайшее качество изделий компании подтверждено соответствующими сертификатами и соответствует действующим стандартам ГОСТа. Приобретая Краны LD Стриж у нас, Вы можете быть уверены, что она прослужит Вам длительное время.

    Наша компания имеет многолетний опыт работы с клиентами. Если Вы выбираете Краны LD Стриж и Вам необходима помощь в выборе или у Вас имеются вопросы по нашему ассортименту, Вы всегда можете получить консультацию от высококвалифицированных специалистов.

    Покупая шаровый кран LD, Вы можете не сомневаться в надежности и высоком качестве продукции. Специалисты помогут Вам подобрать кран шаровой LD, который оптимально подходит для решения конкретной инженерной задачи. Торговая марка LD известна не только в России, но и за её пределами. Имеет только положительные отзывы о продукции. Эта запорная арматура поможет Вам повысить безопасность и удобство эксплуатации трубопроводов!

    Как купить краны LD Стриж

    Больше узнать про краны LD Стриж и купить их возможно после уточнения наличия и стоимости следующими способами:

    • Позвоните по телефону (812) 339-54-75 (Пн-Пт, с 9:00 до 17:30) или 8 800 555-04-42 (бесплатно для РФ)
    • В любое время отправьте свой запрос на электронную почту order@ppu.spb.ru (Вам ответят в ближайший рабочий день)
    Телефон в СПб:
    (812) 339-54-75
    Принимаем звонки
    с понедельника по пятницу
    с 9:00 до 17:30 (МСК)
    Заполните форму и нажмите «Отправить» (Вам ответят в ближайший рабочий день)
    LD Стриж

    LD Стриж

    LD Стриж

    Кран LD Стриж

    Спецификация материалов

    • Корпус: сталь 20 (оцинкованная)
    • Шар: нержавеющая сталь (08Х18Н10)
    • Шток: нержавеющая сталь (20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4 (PTFE, Teflon)
    • Уплотнение шара: фторопласт Ф4 (PTFE, Teflon)
    • Прокладка: Безасбестный Паронит

    Установка

    Межфланцевая. Присоединительные размеры по ГОСТ 12815

    Материалы, необходимые для монтажа:

    • Фланец (ГОСТ 12820, 12821): 2 шт
    • Прокладка (Паронит или иной материал): 2 шт
    • Шпилька М16: 4/8 шт
    • Гайка М16: 8/16 шт
    Схема крана LD Стриж

    Основные технические характеристики

    DN PN Код A H B n отв L Вес, кг. 3D .dwg
    050 16 LD Стриж 050.016.02.Zn 215 132 150 4 66 3,0
    065 16 LD Стриж 065.016.02.Zn 215 138 180 4 71 3,8
    080 16 LD Стриж 080.016.02.Zn 334 142 200 4 89 5,0
    100 16 LD Стриж 100.016.02.Zn 334 151 220 8 109 7,0

    LD Стриж «под задвижку»

    LD Стриж «под задвижку»

    Доборная вставка «под задвижку»

    Доборная вставка LD Стриж под задвижку

    Основные технические характеристики

    DN PN Код n отв L общая Вес, кг.
    050 16 Доборная вставка LD Стриж 050.016.02.Zn 4 180 1,0
    065 16 Доборная вставка LD Стриж 065.016.02.Zn 4 170 1,2
    080 16 Доборная вставка LD Стриж 080.016.02.Zn 4 210 1,5
    100 16 Доборная вставка LD Стриж 100.016.02.Zn 8 230 1,7

    Монтажный комплект

    Монтажный комплект

    Монтажный комплект LD Стриж

    Монтажный комплект LD Стриж

    Основные технические характеристики

    DN PN Код n отв L общая Вес, кг.
    050 16 Монтажный комплект LD Стриж 050.016.02.Zn 4 180 1,0
    065 16 Монтажный комплект LD Стриж 065.016.02.Zn 4 170 1,2
    080 16 Монтажный комплект LD Стриж 080.016.02.Zn 4 210 1,5
    100 16 Монтажный комплект LD Стриж 100.016.02.Zn 8 230 1,7

    Монтажный комплект МК LD Стриж поставляется в 2-х вариантах: Плюс и Стандарт

    Состав МК LD Стриж Плюс: Состав МК LD Стриж Стандарт:
    • Фланец — 2
    • Раструб — 2
    • Прокладка паронит — 2
    • Шпилька М16 — 4/8
    • Гайка М16 — 4/8
    Монтажный комплект МК LD Стриж Плюс
    • Фланец — 2
    • Раструб — 2
    Монтажный комплект МК LD Стриж Стандарт

    Регулирующие краны LD REGULA

    Posted on by boss
    Регулирующие краны LD REGULA

    Если Вы хотите купить Регулирующие краны LD REGULA в Санкт-Петербурге недорого, Вам поможет ЛТР. Компания ЛТР может предложить Вам как небольшие партии, так и крупные заказы на очень выгодных условиях. Вы можете рассчитывать на доступные цены у нашей компании и помощь наших специалистов в Вашем выборе. С понедельника по пятницу с 9:00 до 17:30 Вы можете задать вопросы, касающиеся лидирующих международных , или оформить заказ по телефону: (812) 339-54-75 или электронной почте order@ppu.spb.ru.

    Компания ЛТР внимательно относится к каждому клиенту. Знание специфик различных областей промышленности позволяет нашим специалистам ориентироваться в потребностях клиентов и подбирать для них наиболее целесообразные предложения, которые в последствии сократят их затраты. ЛТР берет на работу только высококвалифицированных специалистов, прошедших обучение и аттестацию. Мы считаем, что высокий профессионализм сотрудников экономит время и средства покупателя. Если Вы захотите заказать Регулирующие краны LD REGULA у нас, мы с радостью Вас проконсультируем.

    ЛТР занимает лидирующее положение в отрасли по срокам поставки. Когда Вы заказываете Регулирующие краны LD REGULA, весь процесс поставки контролируется непосредственно сотрудниками нашей компании. Благодаря налаженной системе логистики Вы всегда можете узнать текущее местоположение вашего заказа и уточнить срок поставки.

    Покупая шаровый кран LD, Вы можете не сомневаться в надежности и высоком качестве продукции. Специалисты помогут Вам подобрать кран шаровой LD, который оптимально подходит для решения конкретной инженерной задачи. Торговая марка LD известна не только в России, но и за её пределами. Имеет только положительные отзывы о продукции. Эта запорная арматура поможет Вам повысить безопасность и удобство эксплуатации трубопроводов!

    Как купить регулирующие краны LD REGULA

    Больше узнать про регулирующие краны LD REGULA и купить их возможно после уточнения наличия и стоимости следующими способами:

    • Позвоните по телефону (812) 339-54-75 (Пн-Пт, с 9:00 до 17:30) или 8 800 555-04-42 (бесплатно для РФ)
    • В любое время отправьте свой запрос на электронную почту order@ppu.spb.ru (Вам ответят в ближайший рабочий день)
    Телефон в СПб:
    (812) 339-54-75
    Принимаем звонки
    с понедельника по пятницу
    с 9:00 до 17:30 (МСК)
    Заполните форму и нажмите «Отправить» (Вам ответят в ближайший рабочий день)
    Приварной — Приварное соединение

    Приварной — Приварное соединение

    Приварной

    Приварное соединение LD Energy

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 25-40: 20X13; DN 50-100: AISI 409
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт упрочненный
    • Уплотнение шара: упрочненный фторопласт с дублирующим уплотнением из фторсилоксанового эластомера

    Рукоятка

    DN 25-100: окрашенная углеродистая сталь с полимерным наконечником

    Основные технические характеристики

    Знач. DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100
    1 — 0,39 0,60 1,26 2,52 3,42 6,48
    2 0,49 0,83 1,48 2,70 4,75 7,31 12,64
    3 1,36 1,44 2,70 4,39 7,92 13,14 20,09
    4 2,00 2,30 3,96 6,84 11,63 19,08 28,84
    5 3,00 3,42 5,98 9,83 16,67 27,54 42,84
    6 4,50 5,11 8,57 11,04 25,20 38,88 60,84
    7 6,70 7,27 12,31 19,80 33,84 53,64 90,00
    8 9,30 10,08 17,64 27,00 45,72 75,60 136,80
    9 12,65 13,14 22,57 34,20 61,20 108,00 216,00

    Масса и габаритные размеры равны запорным кранам LD, соответствующего диаметра.

    Фланцевый — Фланцевое соединение

    Фланцевый — Фланцевое соединение

    Фланцевый

    Фланцевое соединение LD Energy

    Спецификация материалов

    • Корпус: углеродистая сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 25-40: 20X13; DN 50-100: AISI 409
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт упрочненный
    • Уплотнение шара: упрочненный фторопласт с дублирующим уплотнением из фторсилоксанового эластомера

    Рукоятка

    DN 25-100: окрашенная углеродистая сталь с полимерным наконечником

    Основные технические характеристики

    Знач. DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100
    1 — 0,39 0,60 1,26 2,52 3,42 6,48
    2 0,49 0,83 1,48 2,70 4,75 7,31 12,64
    3 1,36 1,44 2,70 4,39 7,92 13,14 20,09
    4 2,00 2,30 3,96 6,84 11,63 19,08 28,84
    5 3,00 3,42 5,98 9,83 16,67 27,54 42,84
    6 4,50 5,11 8,57 11,04 25,20 38,88 60,84
    7 6,70 7,27 12,31 19,80 33,84 53,64 90,00
    8 9,30 10,08 17,64 27,00 45,72 75,60 136,80
    9 12,65 13,14 22,57 34,20 61,20 108,00 216,00

    Масса, габаритные и присоединительные размеры равны запорным кранам LD, соответствующего диаметра.

    Шаровые краны LD для жидкости

    Posted on by boss
    Шаровые краны LD для жидкости

    Если Вы хотите купить Шаровые краны LD для жидкости в Санкт-Петербурге недорого, Вам поможет Компания ЛТР. ЛТР может предложить Вам как небольшие партии, так и крупные заказы на очень выгодных условиях. Вы можете рассчитывать на доступные цены у нашей компании и помощь наших специалистов в Вашем выборе. С понедельника по пятницу с 9:00 до 17:30 Вы можете задать вопросы, касающиеся нашего ассортимента, или оформить заказ по телефону: (812) 339-54-75 или электронной почте order@ppu.spb.ru.

    ЛТР внимательно относится к каждому клиенту. Знание специфик различных областей промышленности позволяет нашим специалистам ориентироваться в потребностях клиентов и подбирать для них наиболее экономически выгодные предложения, которые в последствии сократят их затраты. Компания ЛТР берет на работу только высококвалифицированных специалистов, прошедших обучение и аттестацию. Мы считаем, что многолетний опыт сотрудников экономит время и средства покупателя. Если Вы захотите заказать Шаровые краны LD для жидкости у нас, мы с радостью Вас проконсультируем.

    Компания ЛТР занимает лидирующее положение в отрасли по срокам поставки. Когда Вы заказываете Шаровые краны LD для жидкости, весь процесс поставки контролируется непосредственно сотрудниками нашей компании. Благодаря налаженной системе логистики Вы в любой момент времени можете узнать текущее местоположение вашего заказа и уточнить срок поставки.

    Покупая шаровый кран LD Вы можете не сомневаться в надежности и высоком качестве продукции. Специалисты помогут Вам подобрать кран шаровой LD, который оптимально подходит для решения конкретной инженерной задачи. Торговая марка LD известна не только в России, но и за её пределами. Имеет только положительные отзывы о продукции. Эта запорная арматура поможет Вам повысить безопасность и удобство эксплуатации трубопроводов!

    Как купить шаровые краны LD для жидкости

    Больше узнать про шаровые краны LD для жидкости и купить их возможно после уточнения наличия и стоимости следующими способами:

    • Позвоните по телефону (812) 339-54-75 (Пн-Пт, с 9:00 до 17:30) или 8 800 555-04-42 (бесплатно для РФ)
    • В любое время отправьте свой запрос на электронную почту order@ppu.spb.ru (Вам ответят в ближайший рабочий день)
    Телефон в СПб:
    (812) 339-54-75
    Принимаем звонки
    с понедельника по пятницу
    с 9:00 до 17:30 (МСК)
    Заполните форму и нажмите «Отправить» (Вам ответят в ближайший рабочий день)
    Кран стандартнопроходной Фланцевое соединение

    Кран стандартнопроходной Фланцевое соединение

    Краны шаровые для жидкости фланцевого присоединения

    Кран стандартнопроходной Фланцевое соединение

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-700: AISI 409;
    • Шток: нержавеющая сталь (12Х18Н10Т, 20×13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-250: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    DN 150-250: рекомендуется механический редуктор с червячной передачей

    DN 300-700: механический редуктор в комплекте

    Фланцы

    Присоединительные размеры по ГОСТ 12815-80

    Основные технические характеристики

    DN PN Артикул Код d D D1 D2 n отв h H I L Вес, кг. 3D (dwg)
    15 40 11110159402MULD000000000 КШ.Ц.Ф.015.040.02 10 95 65 14 4 23 72 170 120 1,8
    20 40 11110209402MULD000000000 КШ.Ц.Ф.020.040.02 15 105 75 14 4 23 72 170 120 2,2
    25 40 11110259402MULD000000000 КШ.Ц.Ф.025.040.02 18 115 85 14 4 21 75 170 140 2,7
    32 40 11110329402MULD000000000 КШ.Ц.Ф.032.040.02 24 135 100 18 4 21 75 170 140 3,7
    40 40 11110409402MULD000000000 КШ.Ц.Ф.040.040.02 30 145 110 18 4 44 92 235 165 4,6
    50 40 11110509402MULD000000000 КШ.Ц.Ф.050.040.02 40 160 125 18 4 44 100 235 180 6,1
    65 16 11110659162MULD000000000 КШ.Ц.Ф.065.016.02 49 180 145 18 4 44 110 235 200 8,4
    65 25 11110659252MULD000000000 КШ.Ц.Ф.065.025.02 49 180 145 18 8 44 110 235 200 8,4
    80 16 11110809162MULD000000000 КШ.Ц.Ф.080/070.016.02 63 195 160 18 4 60 141 335 210 11,2
    80 25 11110809252MULD000000000 КШ.Ц.Ф.080/070.025.02 63 195 160 18 8 60 141 335 210 12,0
    100 16 11111009162MULD000000000 КШ.Ц.Ф.100/080.016.02 75 215 180 18 8 60 150 335 230 15,0
    100 25 11111009252MULD000000000 КШ.Ц.Ф.100/080.025.02 75 230 190 22 8 60 150 335 230 15,0
    125 16 11111259162MULD000000000 КШ.Ц.Ф.125/100.016.02 100 245 210 18 8 94 195 525 350 27,7
    125 25 11111259252MULD000000000 КШ.Ц.Ф.125/100.025.02 100 270 220 26 8 94 195 525 350 28,5
    150 16 11111509162MULD000000000 КШ.Ц.Ф.150/125.016.02 125 280 240 22 8 98 210 525 380 36,0
    150 25 11111509252MULD000000000 КШ.Ц.Ф.150/125.025.02 125 300 250 26 8 98 210 525 380 37,0
    200 16 11112009162MULD000000000 КШ.Ц.Ф.200/150.016.02 148 335 295 22 12 84 225 625 450 56,0
    200 25 11112009252MULD000000000 КШ.Ц.Ф.200/150.025.02 148 360 310 26 12 84 225 625 450 57,0
    250 16 11112529162MULD000000000 КШ.Ц.Ф.250/200.016.02 200 405 355 26 12 100 270 625 530 83,0
    250 25 11112529252MULD000000000 КШ.Ц.Ф.250/200.025.02 200 425 370 30 12 100 270 625 530 85,0
    300* 16 11113009162MULD000000000 КШ.Ц.Ф.300/250.016.02 240 460 410 26 12 167 634 — 750 155,0
    350* 16 11113509162MULD000000000 КШ.Ц.Ф.350/300.016.02 300 520 470 26 16 196 690 — 750 276,0
    400* 16 11114009162MULD000000000 КШ.Ц.Ф.400/305.016.02 300 580 525 30 16 196 690 — 880 340
    500* 16 11115009162MULD000000000 КШ.Ц.Ф.500/400.016.02 390 710 650 33 20 170 870 — 990 610,0
    600* 16 11116009162MULD000000000 КШ.Ц.Ф.600/500.016.02 500 840 770 36 20 970 217 — 1173 900 (1030) **
    600* 25 11116009252MULD000000000 КШ.Ц.Ф.600/500.025.02 500 840 770 39 20 970 217 — 1173 920 (1050) **
    700* 16 11117009162MULD000000000 КШ.Ц.Ф.700/600.016.02 600 910 840 36 24 1065 270 — 1376 1160 (1290) **
    700* 25 11117009252MULD000000000 КШ.Ц.Ф.700/600.026.02 600 960 875 42 24 1065 270 — 1376 1245 (1375) **

    * поставляется с редуктором в комплекте. Строительная высота указана с редуктором.

    Кран полнопроходной Фланцевое соединение

    Кран полнопроходной Фланцевое соединение

    Краны шаровые для жидкости фланцевого присоединения

    Кран полнопроходной Фланцевое соединение

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN15-32: 20Х13; DN 40-65: AISI 304; DN 80 – 600: AISI 409
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-200: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    DN 125-200: рекомендуется механический редуктор с червячной передачей

    DN 250-600: механический редуктор в комплекте

    Фланцы

    Присоединительные размеры по ГОСТ 12815-80

    Основные технические характеристики

    DN PN Артикул Код d D D1 D2 n отв h H I L Вес, кг. 3D (dwg)
    15 40 11110150402MULD000000000 КШ.Ц.Ф.015.040.02 15 95 65 14 4 23 72 170 120 1,9
    20 40 11110200402MULD000000000 КШ.Ц.Ф.020.040.02 18 105 75 14 4 21 75 170 140 2,5
    25 40 11110250402MULD000000000 КШ.Ц.Ф.025.040.02 24 115 85 14 4 21 75 170 140 3,1
    32 40 11110320402MULD000000000 КШ.Ц.Ф.032.040.02 30 135 100 18 4 44 92 235 165 4,2
    40 40 11110400402MULD000000000 КШ.Ц.Ф.040.040.02 40 145 110 18 4 44 100 235 290 5,3
    50 40 11110500402MULD000000000 КШ.Ц.Ф.050.040.02 49 160 125 18 4 44 110 235 300 7,1
    65 16 11110650162MULD000000000 КШ.Ц.Ф.065.016.02 64 180 145 18 4 60 141 335 300 10,8
    65 25 11110650252MULD000000000 КШ.Ц.Ф.065.025.02 64 180 145 18 4 60 141 335 300 10,8
    80 16 11110800162MULD000000000 КШ.Ц.Ф.080.016.02 75 195 160 18 4 60 150 335 320 12,5
    80 25 11110800252MULD000000000 КШ.Ц.Ф.080.025.02 75 195 160 18 4 60 150 335 320 12,5
    100 16 11111000162MULD000000000 КШ.Ц.Ф.100.016.02 100 215 180 18 8 94 195 525 350 23,2
    100 25 11111000252MULD000000000 КШ.Ц.Ф.100.025.02 100 230 190 22 8 94 195 525 350 23,2
    125 16 11111250162MULD000000000 КШ.Ц.Ф.125.016.02 125 245 210 18 8 98 210 525 380 33,4
    125 25 11111250252MULD000000000 КШ.Ц.Ф.125.025.02 125 270 220 26 8 98 210 525 380 37,0
    150 16 11111500162MULD000000000 КШ.Ц.Ф.150.016.02 148 280 240 22 8 84 225 625 410 44,0
    150 25 11111500252MULD000000000 КШ.Ц.Ф.150.025.02 148 300 250 26 8 84 225 625 410 46,0
    200 16 11112020162MULD000000000 КШ.Ц.Ф.200.016.02 200 335 295 22 12 127 270 625 530 71,0
    200 25 11112020252MULD000000000 КШ.Ц.Ф.200.025.02 200 360 310 26 12 127 270 625 530 72,6
    250* 16 11112500162MULD000000000 КШ.Ц.Ф.250.016.02 248 405 355 26 12 167 634 — 750 140,0
    300* 16 11113000162MULD000000000 КШ.Ц.Ф.300.016.02 300 460 410 26 12 210 690 — 750 266,0
    400* 16 11114000162MULD000000000 КШ.Ц.Ф. 400.016.02 390 580 525 30 16 170 870 — 990 610,0
    500* 16 11115000162MULD000000000 КШ.Ц.Ф. 500.016.02 500 710 650 33 20 970 217 — 1017 810 (940) **
    500* 25 11115000252MULD000000000 КШ.Ц.Ф. 500.025.02 500 730 660 36 20 970 217 — 1017 830 (960) **
    600* 16 11116000162MULD000000000 КШ.Ц.Ф. 600.016.02 600 840 770 36 20 1065 270 — 1173 1095 (1225) **
    600* 25 11116000252MULD000000000 КШ.Ц.Ф. 600.025.02 600 840 770 39 20 1065 270 — 1173 1115 (1245) **

    * поставляется с редуктором в комплекте. Строительная высота указана с редуктором.

    Кран стандартнопроходной Приварное соединение

    Кран стандартнопроходной Приварное соединение

    Краны шаровые для жидкости приварного присоединения

    Кран стандартнопроходной Приварное соединение

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-700: AISI 409
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-250: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    DN 150-250: рекомендуется механический редуктор с червячной передачей

    DN 300-700: механический редуктор в комплекте

    Основные технические характеристики

    DN PN Артикул Код d d* s D H h I L Вес, кг. 3D (dwg)
    15 40 12200159402MULD000000000 КШ.Ц.П.015.040.02 10 21,3 2,8 38 72 63 170 200 0,8
    20 40 12200209402MULD000000000 КШ.Ц.П.020.040.02 15 27 2,8 42 72 61 170 200 0,8
    25 40 12200259402MULD000000000 КШ.Ц.П.025.040.02 18 32 3 48 75 61 170 230 1,1
    32 40 12200329402MULD000000000 КШ.Ц.П.032.040.02 24 38 3,5 57 75 63 170 230 1,5
    40 40 12200409402MULD000000000 КШ.Ц.П.040.040.02 30 48 3,5 60 92 64 235 250 2,0
    50 40 12200509402MULD000000000 КШ.Ц.П.050.040.02 40 57 3,5 76 100 68 235 270 2,6
    65 25 12200659252MULD000000000 КШ.Ц.П.065.025.02 49 76 4 89 110 64 235 280 3,4
    80 25 12200809252MULD000000000 КШ.Ц.П.080/070.025.02 63 89 4 114 141 89 335 280 5,3
    100 25 12201009252MULD000000000 КШ.Ц.П.100/080.025.02 75 108 5 133 150 89 335 300 6,7
    125 25 12201259252MULD000000000 КШ.Ц.П.125/100.025.02 100 133 6 180 195 94 525 330 15,3
    150 25 12201509252MULD000000000 КШ.Ц.П.150/125.025.02 125 159 6 219 210 98 525 360 20,6
    200 25 12202009252MULD000000000 КШ.Ц.П.200/150.025.02 148 219 8 273 225 84 625 430 36,0
    250 25 12202529252MULD000000000 КШ.Ц.П.250/200.025.02 200 273 8 351 270 100 625 510 54,0
    300* 16 12203009162MULD000000000 КШ.Ц.П.300/250.016.02 240 325 8 426 634 167 — 730 120,0
    350* 16 12203509162MULD000000000 КШ.Ц.П.350/300.016.02 300 377 10 530 690 196 — 730 230,0
    400* 16 12204009162MULD000000000 КШ.Ц.П.400/305.016.02 300 426 10 530 690 196 — 860 290,0
    500* 16 12205009162MULD000000000 КШ.Ц.П.500/400.016.02 390 530 10 630 870 170 — 970 450,0
    600* 25 12206009252MULD000000000 КШ.Ц.П.600/500.025.02 500 630 10 820 970 217 — 1143 740 (870) **
    700* 25 12207009252MULD000000000 КШ.Ц.П.700/600.025.02 600 720 10 1020 1065 270 — 1346 990 (1120) **

    * поставляется с редуктором в комплекте. Строительная высота указана с редуктором.

    Кран полнопроходной Приварное соединение

    Кран полнопроходной Приварное соединение

    Краны шаровые для жидкости приварного присоединения

    Кран полнопроходной Приварное соединение

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN15-32: 20Х13; DN 40-65: AISI 304; DN 80-600: AISI 409
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-250: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    DN 125-250: рекомендуется механический редуктор с червячной передачей

    DN 250-600: механический редуктор в комплекте

    Основные технические характеристики

    DN PN Артикул Код d d* s D H h I L Вес, кг. 3D (dwg)
    15 40 12200150402MULD000000000 КШ.Ц.П.015.040.02 15 21,3 2,8 27 72 61 170 200 0,8
    20 40 12200200402MULD000000000 КШ.Ц.П.020.040.02 18 27 2,8 32 75 61 170 230 1,1
    25 40 12200250402MULD000000000 КШ.Ц.П.025.040.02 24 32 3 38 75 63 170 230 1,5
    32 40 12200320402MULD000000000 КШ.Ц.П.032.040.02 30 38 3,5 48 92 64 170 250 2,0
    40 40 12200400402MULD000000000 КШ.Ц.П.040.040.02 40 48 3,5 57 100 68 235 270 2,6
    50 40 12200500402MULD000000000 КШ.Ц.П.050.040.02 49 57 4 76 110 64 235 280 3,4
    65 25 12200650252MULD000000000 КШ.Ц.П.065.025.02 64 76 4 89 141 89 335 280 5,3
    80 25 12200800252MULD000000000 КШ.Ц.П.080.025.02 75 89 5 108 150 89 335 300 6,7
    100 25 12201000252MULD000000000 КШ.Ц.П.100.025.02 100 108 6 133 195 94 525 330 15,3
    125 25 12201250252MULD000000000 КШ.Ц.П.125.025.02 125 133 6 159 210 98 525 360 20,6
    150 25 12201500252MULD000000000 КШ.Ц.П.150.025.02 148 159 6 180 225 84 625 390 29,6
    200 25 12202020252MULD000000000 КШ.Ц.П.200.025.02 200 219 8 245 270 127 625 510 53,0
    250* 16 12202500162MULD000000000 КШ.Ц.П.250.016.02 248 273 8 325 634 167 — 730 120,0
    300* 16 12203000162MULD000000000 КШ.Ц.П.300.016.02 300 325 8 377 690 210 — 730 230,0
    400* 16 12204000162MULD000000000 КШ.Ц.П.400.016.02 390 426 10 426 870 170 — 970 450,0
    500* 25 12205000252MULD000000000 КШ.Ц.П.500.025.02 500 530 10 820 970 217 — 991 700 (830) **
    600* 25 12206000252MULD000000000 КШ.Ц.П.600.025.02 600 630 10 1020 1065 270 — 1143 935 (1065) **

    * поставляется с редуктором в комплекте. Строительная высота указана с редуктором.

    Кран стандартнопроходной Муфтовое соединение

    Кран стандартнопроходной Муфтовое соединение

    Краны шаровые для жидкости муфтового присоединения

    Кран стандартнопроходной Муфтовое соединение

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-100: AISI 409
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-100: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    Основные технические характеристики

    DN PN Артикул Код S d* d D G H h I L Вес, кг. 3D (dwg)
    15 40 13300159402MULD000000000 КШ.Ц.М.015.040.02 27 — 10 38 1/2 72 23 170 135 0,8
    20 40 13300209402MULD000000000 КШ.Ц.М.020.040.02 32 — 15 42 3/4 72 23 170 135 0,8
    25 40 13300259402MULD000000000 КШ.Ц.М.025.040.02 41 — 18 48 1 75 21 170 135 1,2
    32 40 13300329402MULD000000000 КШ.Ц.М.032.040.02 — 49 24 57 1 1/4 75 21 170 135 1,5
    40 40 13300409402MULD000000000 КШ.Ц.М.040.040.02 — 55 30 60 1 1/2 92 44 235 155 1,9
    50 40 13300509402MULD000000000 КШ.Ц.М.050.040.02 — 68 40 76 2 100 44 235 170 2,9
    65 25 13300659252MULD000000000 КШ.Ц.М.065.025.02 — 84 49 89 2 1/2 110 44 235 190 4,0
    80 25 13300809252MULD000000000 КШ.Ц.М.080/070.025.02 — 99 63 114 3 135 84 335 200 5,8
    100 25 13301009252MULD000000000 КШ.Ц.М.100/080.025.02 — 133 75 133 4 150 84 335 240 11,7



    Кран полнопроходной Муфтовое соединение

    Кран полнопроходной Муфтовое соединение

    Краны шаровые для жидкости муфтового присоединения

    Кран полнопроходной Муфтовое соединение

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80: AISI 409
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-80: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    Основные технические характеристики

    DN PN Артикул Код S d* d D G H h I L Вес, кг. 3D (dwg)
    15 40 13300150402MULD000000000 КШ.Ц.М.015.040.02 27 — 15 42 1/2 72 23 170 135 0,8
    20 40 13300200402MULD000000000 КШ.Ц.М.020.040.02 41 — 18 48 3/4 75 17 170 135 1,2
    25 40 13300250402MULD000000000 КШ.Ц.М.025.040.02 41 — 24 57 1 75 20 170 135 1,5
    32 40 13300320402MULD000000000 КШ.Ц.М.032.040.02 — 55 30 60 1 1/4 92 40 235 155 1,9
    40 40 13300400402MULD000000000 КШ.Ц.М.040.040.02 — 68 40 76 1 1/2 100 38 235 170 2,9
    50 40 13300500402MULD000000000 КШ.Ц.М.050.040.02 — 81 49 89 2 110 41 235 190 4,0
    65 25 13300650252MULD000000000 КШ.Ц.М.065.025.02 — 99 64 114 2 1/2 135 79 335 200 5,8
    80 25 13300800252MULD000000000 КШ.Ц.М.080.025.02 — 133 75 133 3 150 84 335 240 11,5



    Кран спускной

    Кран спускной

    Спускные шаровые краны для жидкости

    Кран шаровый спускной

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-50: AISI 304
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-50: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    Основные технические характеристики

    DN PN Артикул Код S d* D G H1 H2 I H d L
    15 40 14400159402MULD000000000 КШ.Ц.C.015.040.02 27 — 38 1/2 68 100 170 72 22 167,5
    20 40 14400209402MULD000000000 КШ.Ц.C.020.040.02 32 — 42 3/4 68 100 170 72 27 168
    25 40 14400259402MULD000000000 КШ.Ц.C.025.040.02 41 — 48 1 68 115 170 75 32 183
    32 40 14400329402MULD000000000 КШ.Ц.C.032.040.02 — 49 57 1 1/4 68 115 170 75 38 183
    40 40 14400409402MULD000000000 КШ.Ц.C.040.040.02 — 55 60 1 1/2 78 125 230 92 48 203
    50 40 14400509402MULD000000000 КШ.Ц.C.050.040.02 — 68 76 2 85 135 230 100 57 220
    65 25 14400659252MULD000000000 КШ.Ц.C.065.040.02 — 84 89 2 1/2 95 140 217   76 235
    80 25 14400809252MULD000000000 КШ.Ц.C.080.040.02 — 98 114 3 100 140 314,5   89 240
    100 25 14401009252MULD000000000 КШ.Ц.C.100.040.02 — 133 133 4 120 150 314,5   108 270



    Кран стандартнопроходной Комбинированное соединение

    Кран стандартнопроходной Комбинированное соединение

    Шаровые краны для жидкости комбинированного присоединения

    Кран стандартнопроходной Комбинированное соединение

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-250: AISI 409
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-250: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    DN 125-250: рекомендуется механический редуктор с червячной передачей

    Фланцы

    Присоединительные размеры по ГОСТ 12815-80

    Основные технические характеристики

    DN PN Артикул Код d d* s D3 H h I D1 D2 n отв D L
    15 40 11200159402MULD000000000 КШ.Ц.К.015.040.02 10 22 2,8 38 72 23 159 65 14 4 95 160
    20 40 11200209402MULD000000000 КШ.Ц.К.020.040.02 15 27 2,8 42 72 23 159 75 14 4 105 160
    25 40 11200259402MULD000000000 КШ.Ц.К.025.040.02 18 32 3,2 48 75 21 159 85 14 4 115 185
    32 40 11200329402MULD000000000 КШ.Ц.К.032.040.02 24 38 3,5 57 75 21 159 100 18 4 135 185
    40 40 11200409402MULD000000000 КШ.Ц.К.040.040.02 30 48 3,5 60 92 44 217 110 18 4 145 208
    50 40 11200509402MULD000000000 КШ.Ц.К.050.040.02 40 57 3,5 76 100 44 217 125 18 4 160 225
    65 16 11200659162MULD000000000 КШ.Ц.К.065.016.02 45 76 4 89 110 44 217 145 18 4 180
    65 25 11200659252MULD000000000 КШ.Ц.К.065.025.02 49 76 4 89 110 44 217 145 18 8 180 240
    80 16 11200809162MULD000000000 КШ.Ц.К.080/070.16.02 63 89 4 114 141 60 314,5 160 18 4 195
    80 25 11200809252MULD000000000 КШ.Ц.К.080/065.025.02 63 89 4 114 141 60 314,5 160 18 8 195 245
    100 16 11201009162MULD000000000 КШ.Ц.К.100/080.016.02 75 108 5 133 150 60 314,5 180 18 8 215
    100 25 11201009252MULD000000000 КШ.Ц.К.100/080.025.02 75 108 5 133 150 60 314,5 190 22 8 230 265
    125 16 11201259162MULD000000000 КШ.Ц.К.125/100.016.02 100 133 6 180 195 94 525 210 18 8 245
    125 25 11201259252MULD000000000 КШ.Ц.К.125/100.025.02 100 133 6 180 195 94 525 220 26 8 270 340
    150 16 11201509162MULD000000000 КШ.Ц.К.150/125.016.02 125 159 6 219 210 98 525 240 22 8 280
    150 25 11201509252MULD000000000 КШ.Ц.К.150/125.025.02 125 159 6 219 210 98 525 250 26 8 300 370
    200 25 11202009252MULD000000000 КШ.Ц.К.200/150.025.02 148 219 8 273 225 84 625 310 26 12 360 440
    250 25 11202509252MULD000000000 КШ.Ц.К.250/200.025.02 200 273 8 325 270 127 625 370 30 12 425 520



    Кран LD С механическим редуктором

    Кран LD С механическим редуктором

    Шаровые краны для жидкости с механическим редуктором

    Кран LD С механическим редуктором

    Применение

    Рекомендуется для управления шаровым краном LD при больших усилиях открытия-закрытия крана, а также для предотвращения гидроудара в трубопроводе.

    Применение

    Шаровые краны LD поставляются с механическим редуктором по требованию заказчика. -Х- в обозначение крана соответствует типу присоединения

    Исполнение посадочного фланца по ISO 5211. Возможна установка редукторов другого производителя.

    Технические характеристики шаровых кранов LD с механическим редуктором ProGear

    DN Код Тип редуктора Масса редуктора, кг. Размер A, мм. Размер B, мм. Размер C, мм. Размер D, мм. Диаметр штурвала
    65 КШ.Ц.Х.Р.065.025.02 Х-40 1,7 220 152 118 42 100
    80 КШ.Ц.Х.Р.080/070.025.02 Х-40 1,7 243 162 118 42 100
    80 КШ.Ц.Х.Р.080.025.02 Х-40 1,7 253 162 118 42 100
    100 КШ.Ц.Х.Р.100/080.025.02 Х-40 1,7 306 189 127 56 160
    100 КШ.Ц.Х.Р.100.025.02 Х-40 1,7 329 189 127 56 160
    125 КШ.Ц.Х.Р.125/100.025.02 Х-40 1,7 395 236 213 68 250
    125 КШ.Ц.Х.Р.125.025.02 Х-40 1,7 415 236 213 68 250
    150 КШ.Ц.Х.Р.150/125.025.02 Х-60 2,7 430 251 213 68 250
    150 КШ.Ц.Х.Р.150.025.02 Q-800 S 7,7 457 251 213 68 250
    200 КШ.Ц.Х.Р.200/150.025.02 Q-800 S 7,7 487 281 213 68 250
    200 КШ.Ц.Х.Р.200/200.025.02 Q-1500 S 13,5 740 322 214 78 300
    250 КШ.Ц.Х.Р.250/180.025.02 Q-1500 S 13,5 740 322 214 78 300
    250* КШ.Ц.Х.Р.250.016.02 Q-4000 S 31,6 635 365 300 141 500
    300* КШ.Ц.Х.Р.300/250.016.02 Q-4000 S 31,6 635 365 300 141 500
    300* КШ.Ц.Х.Р.300/300.016.02 Q-6500 37,5 690 370 332 141 500
    350* КШ.Ц.Х.Р.350/300.016.02 Q-6500 37,5 690 370 332 141 500
    350* КШ.Ц.Х.Р.350/350.016.02 Q-6500 37,5 730 410 332 141 500
    400* КШ.Ц.Х.Р.400/350.016.02 Q-6500 37,5 730 410 332 141 500
    400* КШ.Ц.Х.Р.400/400.016.02 Q-24000 192 785 470 442 255 700
    500* КШ.Ц.Х.Р.500/400.016.02 Q-24000 192 785 470 442 255 700

    * Базовая комплектация

    Кран стандартнопроходной Приварное соединение С удлиненным штоком

    Кран стандартнопроходной Приварное соединение С удлиненным штоком

    Шаровые краны для жидкости с удлиненным штоком

    Кран стандартнопроходной Приварное соединение С удлиненным штоком

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 50-65: AISI 304; DN 80-700: AISI 409
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Защитное покрытие особоусиленного типа

    • Protegol

    Управление

    • Т-ключ
    • Редуктор
    • Электропривод
    • Пневмопривод

    Основные технические характеристики

    DN PN Артикул Код d d* s D H L
    50 40 12200509402MULD150000000 КШ.Ц.П.050.040.02 Н=1500 40 57 3,5 76 по заказу 1500
    65 25 12200659252MULD150000000 КШ.Ц.П.065.025.02 Н=1500 49 76 4 89 по заказу 1500
    80 25 12200809252MULD150000000 КШ.Ц.П.080/070.025.02 Н=1500 63 89 4 114 по заказу 1500
    100 25 12201009252MULD150000000 КШ.Ц.П.100/080.025.02 Н=1500 75 108 5 133 по заказу 1500
    125 25 12201259252MULD150000000 КШ.Ц.П.125/100.025.02 Н=1500 100 133 6 180 по заказу 1500
    150 25 12201509252MULD150000000 КШ.Ц.П.150/125.025.02 Н=1500 125 159 6 219 по заказу 1500
    200 25 12202009252MULD150000000 КШ.Ц.П.200/150.025.02 Н=1500 148 219 8 273 по заказу 1500
    250 16 12202529252MULD150000000 КШ.Ц.П.250/200.016.02 Н=1500 200 273 8 351 по заказу 1500
    300* 16 12203009162MULD150000000 КШ.Ц.П.300/250.016.02 Н=1500 240 325 8 426 по заказу 730
    350* 16 12203509162MULD150000000 КШ.Ц.П.350/300.016.02 Н=1500 300 377 10 530 по заказу 730
    400* 16 12204009162MULD150000000 КШ.Ц.П.400/305.016.02 Н=1500 300 426 10 530 по заказу 860
    500* 16 12205009162MULD150000000 КШ.Ц.П.500/400.016.02 Н=1500 390 530 10 630 по заказу 970
    600* 16 12206009162MULD150000000 КШ.Ц.П.600/500.016.02 Н=1500 500 630 10 820 по заказу 1143
    700* 16 12207009162MULD150000000 КШ.Ц.П.700/600.016.02 Н=1500 600 720 10 1020 по заказу 1346

    * Поставляется с редуктором в комплекте.

    Н — Указывается высота штока до 3000 мм.

    Кран полнопроходной Приварное соединение С удлиненным штоком

    Кран полнопроходной Приварное соединение С удлиненным штоком

    Шаровые краны для жидкости с удлиненным штоком

    Кран полнопроходной Приварное соединение С удлиненным штоком

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 50-65: AISI 304; DN 80-600: AISI 409
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Защитное покрытие особоусиленного типа

    • Protegol

    Управление

    • Т-ключ
    • Редуктор
    • Электропривод
    • Пневмопривод

    Основные технические характеристики

    DN PN Артикул Код d d* s D H L
    50 40 12200500402MULD150000000 КШ.Ц.П.050.040.02 Н=1500 49 57 3,5 89 по заказу 1500
    65 25 12200650252MULD150000000 КШ.Ц.П.065.025.02 Н=1500 64 76 4 114 по заказу 1500
    80 25 12200800252MULD150000000 КШ.Ц.П.080.025.02 Н=1500 75 89 4 133 по заказу 1500
    100 25 12201000252MULD150000000 КШ.Ц.П.100.025.02 Н=1500 100 108 5 180 по заказу 1500
    125 25 12201250252MULD150000000 КШ.Ц.П.125.025.02 Н=1500 125 133 6 219 по заказу 1500
    150 25 12201500252MULD150000000 КШ.Ц.П.150.025.02 Н=1500 148 159 6 273 по заказу 1500
    200 25 12202020252MULD150000000 КШ.Ц.П.200.025.02 Н=1500 200 219 8 351 по заказу 1500
    250* 16 12202500162MULD150000000 КШ.Ц.П.250.016.02 Н=1500 248 273 8 426 по заказу 730
    300* 16 12203000162MULD150000000 КШ.Ц.П.300.016.02 Н=1500 300 325 8 530 по заказу 730
    400* 16 12204000162MULD150000000 КШ.Ц.П.400.016.02 Н=1500 390 426 10 630 по заказу 970
    500* 16 12205000162MULD150000000 КШ.Ц.П.500.016.02 Н=1500 500 530 10 820 по заказу 991
    600* 16 12206000162MULD150000000 КШ.Ц.П.600.016.02 Н=1500 600 630 10 1020 по заказу 1143

    * Поставляется с редуктором в комплекте.

    Н — Указывается высота штока до 3000 мм.

    Кран стандартнопроходной Приварное соединение С комплектом для удлинения штока

    Кран стандартнопроходной Приварное соединение С комплектом для удлинения штока

    Шаровые краны для жидкости с удлиненным штоком

    Кран стандартнопроходной Приварное соединение С комплектом для удлинения штока

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 50-65: AISI 304; DN 80-400: AISI 409
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Защитное покрытие особоусиленного типа

    • Protegol

    Управление

    • Т-ключ
    • Редуктор ProGear
    • Электропривод
    • Пневмопривод

    Основные технические характеристики

    DN PN Код d d* s D H L*
    50 40 КШ.Ц.П.050.040.02 Н=ХХХХ 40 57 3,5 76 по заказу 1500
    65 25 КШ.Ц.П.065.025.02 Н=ХХХХ 49 76 4 89 по заказу 1500
    80 25 КШ.Ц.П.080/070.025.02 Н=ХХХХ 63 89 4 114 по заказу 1500
    100 25 КШ.Ц.П.100/080.025.02 Н=ХХХХ 75 108 5 133 по заказу 1500
    125 25 КШ.Ц.П.125/100.025.02 Н=ХХХХ 100 133 6 180 по заказу 1500
    150 25 КШ.Ц.П.150/125.025.02 Н=ХХХХ 125 159 6 219 по заказу 1500
    200 25 КШ.Ц.П.200/150.025.02 Н=ХХХХ 148 219 8 273 по заказу 1500
    250 16 КШ.Ц.П.250/200.016.02 Н=ХХХХ 200 273 8 351 по заказу 1500

    * Строительная длина L по запросу поставляется в 2-х вариантах: стандартная длина соответсвующего диаметра или 1500 мм

    ХХХХ — Указывается высота заготовки под шток кратно 500 мм в диапазоне 500…3000 мм.

    Шаровые краны LD для газа

    Posted on by boss
    Шаровые краны для газа LD

    Наша компания на своем сайте предлагает Вам широкий ассортимент продукции в Санкт-Петербурге, в том числе Шаровые краны LD для газа. У нас приемлемые цены и гибкая система скидок. Оптовая стоимость лидирующих международных формируется на базе отпускной цены производителя с минимальными торговыми наценками. Информацию о стоимости и сроках поставки изделий компании Вы можете получить по телефону (812) 339-54-75 в будние дни с 9:00 до 17:30 или по электронной почте order@ppu.spb.ru.

    ЛТР внимательно относится к каждому клиенту. Знание специфик различных областей промышленности позволяет нашим специалистам ориентироваться в потребностях клиентов и подбирать для них наиболее рациональные предложения, которые в последствии сократят их затраты. Наша компания берет на работу только высококвалифицированных специалистов, прошедших обучение и аттестацию. Мы считаем, что высокий профессионализм сотрудников экономит время и средства покупателя. Если Вы захотите заказать Шаровые краны LD для газа у нас, мы с радостью Вас проконсультируем.

    Продажа труб и других изделий металлопроката — ключевое направление развития компании. Мы можем предложить Вам Шаровые краны LD для газа и многое другое. Кроме широкого ассортимента продукции мы можем предложить обширный спектр услуг, основными из которых являются — изоляция стыков и тепловых камер, монтаж труб с ОДК.

    Опасность на трубопроводах и других объектах, участвующих в перемещении газа, весьма высока, поэтому к оборудованию предъявляются высокие требования. В частности, имеет огромное значение качество запорной арматуры. Надо сказать, что сегодня российские предприятия предлагают в этой сфере вполне конкурентоспособную продукцию. Компания предлагает универсальные и газовые шаровые краны, надежность которых не уступает европейской запорной арматуре. Кран шаровый для газа выпускается здесь с 2003 года, и на сегодняшний день продукция имеет немало положительных отзывов от предприятий газовой отрасли России и ближнего зарубежья.

    Стоит отметить, что кран шаровой газовый — это отличное сочетание цены и качества. Сегодня на рынке основными конкурентами уральской продукции является китайская и европейская запорная арматура. Первая, как правило, качеством не радует, так как изготавливается по устаревшим технологиям из недолговечных сплавов — бронзы, а чаще — силумина, который может раскрошиться в любой момент. Цельносварной же европейский кран шаровый для газа имеет высокую надежность, однако его цена достаточно высока как за счет себестоимости продукции, так и из-за транспортных расходов по доставке в Россию. Запорная арматура изготавливается в соответствии с мировыми стандартами качества, однако цена её ниже благодаря близости сырьевой базы и отлаженной инфраструктуры, а также выгодной доставки в любой регион страны.

    Как купить шаровые краны для газа LD

    Больше узнать про шаровые краны для газа LD и купить их возможно после уточнения наличия и стоимости следующими способами:

    • Позвоните по телефону (812) 339-54-75 (Пн-Пт, с 9:00 до 17:30) или 8 800 555-04-42 (бесплатно для РФ)
    • В любое время отправьте свой запрос на электронную почту order@ppu.spb.ru (Вам ответят в ближайший рабочий день)
    Телефон в СПб:
    (812) 339-54-75
    Принимаем звонки
    с понедельника по пятницу
    с 9:00 до 17:30 (МСК)
    Заполните форму и нажмите «Отправить» (Вам ответят в ближайший рабочий день)
    Кран стандартнопроходной Фланцевое соединение

    Кран стандартнопроходной Фланцевое соединение

    Краны шаровые для газа фланцевого присоединения

    Кран стандартнопроходной Фланцевое соединение

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-500: AISI 409;
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-250: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    DN 150-250: рекомендуется механический редуктор с червячной передачей

    DN 300-500: механический редуктор ProGear в комплекте

    Фланцы

    Присоединительные размеры по ГОСТ 12815-80

    Основные технические характеристики

    DN PN Артикул Код d D D1 D2 n отв h H I L Вес,
    кг.     		3D (dwg)
    15 40 11110159402MGLD000000000 КШ.Ц.Ф.015.040.Н/П.02 10 95 65 14 4 23 72 170 120 1,8
    20 40 11110209402MGLD000000000 КШ.Ц.Ф.020.040.Н/П.02 15 105 75 14 4 23 72 170 120 2,2
    25 40 11110259402MGLD000000000 КШ.Ц.Ф.025.040.Н/П.02 18 115 85 14 4 21 75 170 140 2,7
    32 40 11110329402MGLD000000000 КШ.Ц.Ф.032.040.Н/П.02 24 135 100 18 4 21 75 170 140 3,7
    40 40 11110409402MGLD000000000 КШ.Ц.Ф.040.040.Н/П.02 30 145 110 18 4 44 92 235 165 4,6
    50 40 11110509402MGLD000000000 КШ.Ц.Ф.050.040.Н/П.02 40 160 125 18 4 44 100 235 180 6,1
    65 16 11110659162MGLD000000000 КШ.Ц.Ф.065.016.Н/П.02 49 180 145 18 4 44 110 235 200 8,4
    65 25 11110659252MGLD000000000 КШ.Ц.Ф.065.025.Н/П.02 49 180 145 18 8 44 110 235 200 8,4
    80 16 11110809162MGLD000000000 КШ.Ц.Ф.080/070.016.Н/П.02 63 195 160 18 8 60 141 335 210 11,2
    80 25 11110809252MGLD000000000 КШ.Ц.Ф.080/070.025.Н/П.02 63 195 160 18 8 60 141 335 210 12,0
    100 16 11111009162MGLD000000000 КШ.Ц.Ф.100/080.016.Н/П.02 75 215 180 18 8 60 150 335 230 15,0
    100 25 11111009252MGLD000000000 КШ.Ц.Ф.100/080.025.Н/П.02 75 230 190 22 8 60 150 335 230 15,0
    125 16 11111259162MGLD000000000 КШ.Ц.Ф.125/100.016.Н/П.02 100 245 210 18 8 94 195 525 350 27,7
    125 25 11111259252MGLD000000000 КШ.Ц.Ф.125/100.025.Н/П.02 100 270 220 26 8 94 195 525 350 28,5
    150 16 11111509162MGLD000000000 КШ.Ц.Ф.150/125.016.Н/П.02 125 280 240 22 8 98 210 525 380 36,0
    150 25 11111509252MGLD000000000 КШ.Ц.Ф.150/125.025.Н/П.02 125 300 250 26 8 98 210 525 380 37,0

    200

    		 16 11112009162MGLD000000000 КШ.Ц.Ф.200/150.016.Н/П.02 148 335 295 22 12 84 225 625 450 56,0
    200 25 11112009252MGLD000000000 КШ.Ц.Ф.200/150.025.Н/П.02 148 360 310 26 12 84 225 625 450 57,0
    250 16 11112529162MGLD000000000 КШ.Ц.Ф.250/200.016.Н/П.02 200 405 355 26 12 100 270 625 530 83,0
    250 25 11112529252MGLD000000000 КШ.Ц.Ф.250/200.025.Н/П.02 200 425 370 30 12 100 270 625 530 85,0
    300* 16 11113009162MGLD000000000 КШ.Ц.Ф.300/250.016.Н/П.02 240 460 410 26 12 167 634 — 750 155,0
    350* 16 11113509162MGLD000000000 КШ.Ц.Ф.350/300.016.Н/П.02 300 520 470 26 16 196 690 — 750 276,0
    500* 16 11115009162MGLD000000000 КШ.Ц.Ф.500/400.016.Н/П.02 390 710 650 33 20 170 870 — 990 610.0

    * Поставляется с редуктором в комплекте. Строительная высота указана с редуктором.

    Кран полнопроходной Фланцевое соединение

    Кран полнопроходной Фланцевое соединение

    Краны шаровые для газа фланцевого присоединения

    Кран полнопроходной Фланцевое соединение

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 15-32: 20Х13; DN 40-65: AISI 304; DN 80-400: AISI 409
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-200: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    DN 150-200: рекомендуется механический редуктор с червячной передачей

    DN 250-400: механический редуктор ProGear в комплекте

    Фланцы

    Присоединительные размеры по ГОСТ 12815-80

    Основные технические характеристики

    DN PN Артикул Код d D D1 D2 n отв h H I L Вес,
    кг.     		3D (dwg)
    15 40 11110150402MGLD000000000 КШ.Ц.Ф.015.040.П/П.02 15 95 65 14 4 23 72 170 120 1,9
    20 40 11110200402MGLD000000000 КШ.Ц.Ф.020.040.П/П.02 18 105 75 14 4 21 75 170 140 2,5
    25 40 11110250402MGLD000000000 КШ.Ц.Ф.025.040.П/П.02 24 115 85 14 4 21 75 170 140 3,1
    32 40 11110320402MGLD000000000 КШ.Ц.Ф.032.040.П/П.02 30 135 100 18 4 44 92 235 165 4,2
    40 40 11110400402MGLD000000000 КШ.Ц.Ф.040.040.П/П.02 40 145 110 18 4 44 100 235 290 5,3
    50 40 11110500402MGLD000000000 КШ.Ц.Ф.050.040.П/П.02 49 160 125 18 4 44 110 235 300 7,1
    65 16 11110650162MGLD000000000 КШ.Ц.Ф.065.016.П/П.02 64 180 145 18 4 60 141 335 300 10,8
    65 25 11110650252MGLD000000000 КШ.Ц.Ф.065.025.П/П.02 64 180 145 18 8 60 141 335 300 10,8
    80 16 11110800162MGLD000000000 КШ.Ц.Ф.080.016.П/П.02 75 195 160 18 4 60 150 335 320 12,5
    80 25 11110800252MGLD000000000 КШ.Ц.Ф.080.025.П/П.02 75 195 160 18 8 60 150 335 320 12,5
    100 16 11111000162MGLD000000000 КШ.Ц.Ф.100.016.П/П.02 100 215 180 18 8 94 195 525 350 23,2
    100 25 11111000252MGLD000000000 КШ.Ц.Ф.100.025.П/П.02 100 230 190 22 8 94 195 525 350 23,2
    125 16 11111250162MGLD000000000 КШ.Ц.Ф.125.016.П/П.02 125 245 210 18 8 98 210 525 380 33,4
    125 25 11111250252MGLD000000000 КШ.Ц.Ф.125.025.П/П.02 125 270 220 26 8 98 210 525 380 37,0
    150 16 11111500162MGLD000000000 КШ.Ц.Ф.150.016.П/П.02 148 280 240 22 8 84 225 625 410 44,0
    150 25 11111500252MGLD000000000 КШ.Ц.Ф.150.025.П/П.02 148 300 250 26 8 84 225 625 410 46,0
    200 16 11112020162MGLD000000000 КШ.Ц.Ф.200.016.П/П.02 200 335 295 22 12 127 270 625 530 71,0
    200 25 11112020252MGLD000000000 КШ.Ц.Ф.200.025.П/П.02 200 360 310 26 12 127 270 625 530 72,6
    250* 16 11112500162MGLD000000000 КШ.Ц.Ф.250.016.П/П.02 248 405 355 26 12 167 634 — 750 140,0
    300* 16 11113000162MGLD000000000 КШ.Ц.Ф.300.016.П/П.02 300 460 410 26 12 210 690 — 750 266,0
    400* 16 11114000162MGLD000000000 КШ.Ц.Ф. 400.016.П/П.02 390 580 525 30 16 170 870 — 990 610,0

    * поставляется с редуктором в комплекте. Строительная высота указана с редуктором.

    Кран стандартнопроходной Приварное соединение

    Кран стандартнопроходной Приварное соединение

    Краны шаровые для газа приварного присоединения

    Краны шаровые для газа приварного присоединения

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-500: AISI 409
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-250: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    DN 150-250: рекомендуется механический редуктор с червячной передачей

    DN 300-500: механический редуктор ProGear в комплекте

    Основные технические характеристики

    DN PN Артикул Код d d* s D H h I L Вес, кг. 3D (dwg)
    15 40 12200159402MGLD000000000 КШ.Ц.П.015.040.Н/П.02 10 21,3 2,8 38 72 23 170 200 0,8
    20 40 12200209402MGLD000000000 КШ.Ц.П.020.040.Н/П.02 15 27 2,8 42 72 23 170 200 0,8
    25 40 12200259402MGLD000000000 КШ.Ц.П.025.040.Н/П.02 18 32 3 48 75 21 170 230 1,1
    32 40 12200329402MGLD000000000 КШ.Ц.П.032.040.Н/П.02 24 38 3,5 57 75 21 170 230 1,5
    40 40 12200409402MGLD000000000 КШ.Ц.П.040.040.Н/П.02 30 48 3,5 60 92 44 235 250 2,0
    50 40 12200509402MGLD000000000 КШ.Ц.П.050.040.Н/П.02 40 57 3,5 76 100 44 235 270 2,6
    65 25 12200659252MGLD000000000 КШ.Ц.П.065.025.Н/П.02 49 76 4 89 110 44 235 280 3,4
    80 25 12200809252MGLD000000000 КШ.Ц.П.080/070.025.Н/П.02 63 89 4 114 141 60 335 280 5,3
    100 25 12201009252MGLD000000000 КШ.Ц.П.100/080.025.Н/П.02 75 108 5 133 150 60 335 300 6,7
    125 25 12201259252MGLD000000000 КШ.Ц.П.125/100.025.Н/П.02 100 133 6 180 195 94 525 330 15,3
    150 25 12201509252MGLD000000000 КШ.Ц.П.150/125.025.Н/П.02 125 159 6 219 210 98 525 360 20,6
    200 25 12202009252MGLD000000000 КШ.Ц.П.200/150.025.Н/П.02 148 219 8 273 225 84 625 430 36,0
    250 25 12202529252MGLD000000000 КШ.Ц.П.250/200.025.Н/П.02 200 273 8 351 270 100 625 510 54,0
    300* 16 12203009162MGLD000000000 КШ.Ц.П.300/250.016.Н/П.02 240 325 8 426 634 167 — 730 120,0
    350* 16 12203509162MGLD000000000 КШ.Ц.П.350/300.016.Н/П.02 300 377 10 530 690 196 — 730 230,0
    400* 16 12204009162MGLD000000000 КШ.Ц.П.400/305.016.Н/П.02 300 426 10 530 690 196 — 860 290,0
    500* 16 12205009162MGLD000000000 КШ.Ц.П.500/400.016.Н/П.02 390 530 10 630 870 170 — 970 450,0

    * поставляется с редуктором в комплекте. Строительная высота указана с редуктором.

    Кран полнопроходной Приварное соединение

    Кран полнопроходной Приварное соединение

    Краны шаровые для газа приварного присоединения

    Краны шаровые для газа приварного присоединения

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т,09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 15-32: 20Х13; DN 40-65: AISI 304; DN 80-400: AISI 409
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-250: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    DN 150-200: рекомендуется механический редуктор с червячной передачей

    DN 250-400: механический редуктор ProGear в комплекте

    Основные технические характеристики

    DN PN Артикул Код d d* s D H h I L Вес, кг. 3D (dwg)
    15 40 12200150402MGLD000000000 КШ.Ц.П.015.040.П/П.02 15 21,3 2,8 27 72 23 170 200 0,8
    20 40 12200200402MGLD000000000 КШ.Ц.П.020.040.П/П.02 18 27 2,8 32 75 21 170 230 1,1
    25 40 12200250402MGLD000000000 КШ.Ц.П.025.040.П/П.02 24 32 3 38 75 21 170 230 1,5
    32 40 12200320402MGLD000000000 КШ.Ц.П.032.040.П/П.02 30 38 3,5 48 92 44 170 250 2,0
    40 40 12200400402MGLD000000000 КШ.Ц.П.040.040.П/П.02 40 48 3,5 57 100 44 235 270 2,6
    50 40 12200500402MGLD000000000 КШ.Ц.П.050.040.П/П.02 49 57 4 76 110 44 235 280 3,4
    65 25 12200650252MGLD000000000 КШ.Ц.П.065.025.П/П.02 64 76 4 89 141 60 335 280 5,3
    80 25 12200800252MGLD000000000 КШ.Ц.П.080.025.П/П.02 75 89 5 108 150 60 335 300 6,7
    100 25 12201000252MGLD000000000 КШ.Ц.П.100.025.П/П.02 100 108 6 133 195 94 525 330 15,3
    125 25 12201250252MGLD000000000 КШ.Ц.П.125.025.П/П.02 125 133 6 159 210 98 525 360 20,6
    150 25 12201500252MGLD000000000 КШ.Ц.П.150.025.П/П.02 148 159 6 180 225 84 625 390 29,6
    200 25 12202020252MGLD000000000 КШ.Ц.П.200.025.П/П.02 200 219 8 245 270 127 625 510 53,0
    250* 16 12202500162MGLD000000000 КШ.Ц.П.250.016.П/П.02 248 273 8 325 634 167 — 730 120,0
    300* 16 12203000162MGLD000000000 КШ.Ц.П.300.016.П/П.02 300 325 8 377 690 210 — 730 230,0
    400* 16 12204000162MGLD000000000 КШ.Ц.П.400.016.П/П.02 390 426 10 426 870 170 — 970 450,0

    * поставляется с редуктором в комплекте. Строительная высота указана с редуктором.

    Кран стандартнопроходной Муфтовое соединение

    Кран стандартнопроходной Муфтовое соединение

    Краны шаровые для газа муфтового присоединения

    Краны шаровые для газа муфтового присоединения

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-100: AISI 409
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-100: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    Основные технические характеристики

    DN PN Артикул Код S d* d D G H h I L Вес, кг. 3D (dwg)
    15 40 13300159402MGLD000000000 КШ.Ц.М.015.040.Н/П.02 27 — 10 38 1/2 72 23 170 135 0,8
    20 40 13300209402MGLD000000000 КШ.Ц.М.020.040.Н/П.02 32 — 15 42 3/4 72 23 170 135 0,8
    25 40 13300259402MGLD000000000 КШ.Ц.М.025.040.Н/П.02 41 — 18 48 1 75 21 170 135 1,2
    32 40 13300329402MGLD000000000 КШ.Ц.М.032.040.Н/П.02 — 49 24 57 1 1/4 75 21 170 135 1,5
    40 40 13300409402MGLD000000000 КШ.Ц.М.040.040.Н/П.02 — 55 30 60 1 1/2 92 44 235 155 1,9
    50 40 13300509402MGLD000000000 КШ.Ц.М.050.040.Н/П.02 — 68 40 76 2 100 44 235 170 2,9
    65 25 13300659252MGLD000000000 КШ.Ц.М.065.025.Н/П.02 — 84 49 89 2 1/2 110 44 235 190 4,0
    80 25 13300809252MGLD000000000 КШ.Ц.М.080/070.025.Н/П.02 — 99 63 114 3 135 84 335 200 5,8
    100 25 13301009252MGLD000000000 КШ.Ц.М.100/080.025.Н/П.02 — 133 75 133 4 150 84 335 240 11,7

    Кран полнопроходной Муфтовое соединение

    Кран полнопроходной Муфтовое соединение

    Краны шаровые для газа муфтового присоединения

    Краны шаровые для газа муфтового присоединения

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80: AISI 409
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-80: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    Основные технические характеристики

    DN PN Артикул Код S d* d D G H h I L Вес, кг. 3D (dwg)
    15 40 13300150402MGLD000000000 КШ.Ц.М.015.040.П/П.02 27 — 15 42 1/2 72 23 170 135 0,8
    20 40 13300200402MGLD000000000 КШ.Ц.М.020.040.П/П.02 41 — 18 48 3/4 75 17 170 135 1,2
    25 40 13300250402MGLD000000000 КШ.Ц.М.025.040.П/П.02 41 — 24 57 1 75 20 170 135 1,5
    32 40 13300320402MGLD000000000 КШ.Ц.М.032.040.П/П.02 — 55 30 60 1 1/4 92 40 235 155 1,9
    40 40 13300400402MGLD000000000 КШ.Ц.М.040.040.П/П.02 — 68 40 76 1 1/2 100 38 235 170 2,9
    50 40 13300500402MGLD000000000 КШ.Ц.М.050.040.П/П.02 — 81 49 89 2 110 41 235 190 4,0
    65 25 13300650252MGLD000000000 КШ.Ц.М.065.025.П/П.02 — 99 64 114 2 1/2 135 79 335 200 5,8
    80 25 13300800252MGLD000000000 КШ.Ц.М.080.025.П/П.02 — 133 75 133 3 150 84 335 240 11,5

    Кран спускной

    Кран спускной

    Спускные шаровые краны для газа

    Спускные шаровые краны для газа

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-50: AISI 304
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-50: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    Основные технические характеристики

    DN PN Артикул Код S d* D G H1 H2 I H d L
    15 40 14400159402MGLD000000000 КШ.Ц.C.015.040.Н/П.02 27 — 38 1/2 68 100 170 72 21 168
    20 40 14400209402MGLD000000000 КШ.Ц.C.020.040.Н/П.02 32 — 42 3/4 68 100 170 72 27 168
    25 40 14400259402MGLD000000000 КШ.Ц.C.025.040.Н/П.02 41 — 48 1 68 115 170 75 32 183
    32 40 14400329402MGLD000000000 КШ.Ц.C.032.040.Н/П.02 — 49 57 1 1/4 68 115 170 75 38 183
    40 40 14400409402MGLD000000000 КШ.Ц.C.040.040.Н/П.02 — 55 60 1 1/2 78 125 230 92 48 203
    50 40 14400509402MGLD000000000 КШ.Ц.C.050.040.Н/П.02 — 68 76 2 85 135 230 100 57 220

    Кран стандартнопроходной Комбинированное соединение

    Кран стандартнопроходной Комбинированное соединение

    Шаровые краны для газа комбинированного присоединения

    Шаровые краны для газа комбинированного присоединения

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-250: AISI 409
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Управление

    DN 15-250: рукоятка — окрашенная углеродистая сталь с полимерным наконечником

    DN 150-250: рекомендуется механический редуктор с червячной передачей

    Фланцы

    Присоединительные размеры по ГОСТ 12815-80

    Основные технические характеристики

    DN PN Артикул Код d d* s D3 H h I D1 D2 n отв D L
    15 40 11200159402MGLD000000000 КШ.Ц.К.015.040.Н/П.02 10 21 2,8 38 72 23 170 65 14 4 95 160
    20 40 11200209402MGLD000000000 КШ.Ц.К.020.040.Н/П.02 15 27 2,8 42 72 23 170 75 14 4 105 160
    25 40 11200259402MGLD000000000 КШ.Ц.К.025.040.Н/П.02 18 32 3,2 48 75 21 170 85 14 4 115 185
    32 40 11200329402MGLD000000000 КШ.Ц.К.032.040.Н/П.02 24 38 3,5 57 75 21 170 100 18 4 135 185
    40 40 11200409402MGLD000000000 КШ.Ц.К.040.040.Н/П.02 30 48 3,5 60 92 44 235 110 18 4 145 208
    50 40 11200509402MGLD000000000 КШ.Ц.К.050.040.Н/П.02 40 57 3,5 76 100 44 235 125 18 4 160 225
    65 25 11200659252MGLD000000000 КШ.Ц.К.065.025.Н/П.02 49 76 4 89 110 44 235 145 18 8 180 240
    80 25 11200809252MGLD000000000 КШ.Ц.К.080/065.025.Н/П.02 63 89 4 114 141 60 335 160 18 8 195 245
    100 25 11201009252MGLD000000000 КШ.Ц.К.100/080.025.Н/П.02 75 108 5 133 150 60 335 190 22 8 230 265
    125 25 11201259252MGLD000000000 КШ.Ц.К.125/100.025.Н/П.02 100 133 6 180 195 94 525 220 26 8 270 340
    150 25 11201509252MGLD000000000 КШ.Ц.К.150/125.025.Н/П.02 125 159 6 219 210 98 525 250 26 8 300 370
    200 25 11202009252MGLD000000000 КШ.Ц.К.200/150.025.Н/П.02 148 219 8 273 225 84 625 310 26 12 360 440
    250 25 11202509252MGLD000000000 КШ.Ц.К.250/200.025.Н/П.02 200 273 8 325 270 127 625 370 30 12 425 520

    Кран LD С механическим редуктором

    Кран LD С механическим редуктором

    Шаровые краны для газа с механическим редуктором

    Шаровые краны для газа с механическим редуктором

    Применение

    Рекомендуется для управления шаровым краном LD при больших усилиях открытия-закрытия крана, а также для предотвращения гидроудара в трубопроводе.

    Применение

    Шаровые краны LD поставляются с механическим редуктором по требованию заказчика. -Х- в обозначение крана соответствует типу присоединения

    Исполнение посадочного фланца по ISO 5211. Возможна установка редукторов другого производителя.

    Технические характеристики шаровых кранов LD с механическим редуктором ProGear

    DN Код Тип ред. Масса ред., кг. A, мм. B, мм. C, мм. D, мм. Диаметр штурвала
    65 КШ.Ц.Х.Р.065.025.П/П.02 Х-40 1,7 220 152 118 42 100
    80 КШ.Ц.Х.Р.080/070.025.Н/П.02 Х-40 1,7 243 162 118 42 100
    80 КШ.Ц.Х.Р.080.025.П/П.02 Х-40 1,7 253 162 118 42 100
    100 КШ.Ц.Х.Р.100/080.025.Н/П.02 Х-40 1,7 306 189 127 56 160
    100 КШ.Ц.Х.Р.100.025.П/П.02 Х-40 1,7 329 189 127 56 160
    125 КШ.Ц.Х.Р.125/100.025.Н/П.02 Х-40 1,7 395 236 213 68 250
    125 КШ.Ц.Х.Р.125.025.П/П.02 Х-40 1,7 415 236 213 68 250
    150 КШ.Ц.Х.Р.150/125.025.Н/П.02 Х-60 2,7 430 251 213 68 250
    150 КШ.Ц.Х.Р.150.025.П/П.02 Q-800 S 7,7 457 251 213 68 250
    200 КШ.Ц.Х.Р.200/150.025.Н/П.02 Q-800 S 7,7 487 281 213 68 250
    200 КШ.Ц.Х.Р.200/200.025.Н/П.02 Q-1500 S 13,5 740 322 214 78 300
    250 КШ.Ц.Х.Р.250/180.025.Н/П.02 Q-1500 S 13,5 740 322 214 78 300
    250* КШ.Ц.Х.Р.250.016.П/П.02 Q-4000 S 31,6 635 365 300 141 500
    300* КШ.Ц.Х.Р.300/250.016.Н/П.02 Q-4000 S 31,6 635 365 300 141 500
    300* КШ.Ц.Х.Р.300/300.016.Н/П.02 Q-6500 37,5 690 370 332 141 500
    350* КШ.Ц.Х.Р.350/300.016.Н/П.02 Q-6500 37,5 690 370 332 141 500
    350* КШ.Ц.Х.Р.350/350.016.Н/П.02 Q-6500 37,5 730 410 332 141 500
    400* КШ.Ц.Х.Р.400/350.016.Н/П.02 Q-6500 37,5 730 410 332 141 500
    400* КШ.Ц.Х.Р.400/400.016.Н/П.02 Q-24000 192 785 470 442 255 700
    500* КШ.Ц.Х.Р.500/400.016.Н/П.02 Q-24000 192 785 470 442 255 700

    * Базовая комплектация

    Кран стандартнопроходной Приварное соединение С удлиненным штоком

    Кран стандартнопроходной Приварное соединение С удлиненным штоком

    Шаровые краны для газа с удлиненным штоком

    Кран стандартнопроходной Приварное соединение С удлиненным штоком

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 50-65: AISI 304; DN 80-500: AISI 409
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Защитное покрытие особоусиленного типа

    • Protegol

    Управление

    • Т-ключ
    • Редуктор
    • Электропривод
    • Пневмопривод

    Основные технические характеристики

    DN PN Артикул Код d d* s D H L
    50 40 12200509402MGLD150000000 КШ.Ц.П.050.040.Н/П.02 Н=1500 40 57 3,5 76 по заказу 1500
    65 25 12200659252MGLD150000000 КШ.Ц.П.065.025.Н/П.02 Н=1500 49 76 4 89 по заказу 1500
    80 25 12200809252MGLD150000000 КШ.Ц.П.080/070.025.Н/П.02 Н=1500 63 89 4 114 по заказу 1500
    100 25 12201009252MGLD150000000 КШ.Ц.П.100/080.025.Н/П.02 Н=1500 75 108 5 133 по заказу 1500
    125 25 12201259252MGLD150000000 КШ.Ц.П.125/100.025.Н/П.02 Н=1500 100 133 6 180 по заказу 1500
    150 25 12201509252MGLD150000000 КШ.Ц.П.150/125.025.Н/П.02 Н=1500 125 159 6 219 по заказу 1500
    200 25 12202009252MGLD150000000 КШ.Ц.П.200/150.025.Н/П.02 Н=1500 148 219 8 273 по заказу 1500
    250 16 12202529252MGLD150000000 КШ.Ц.П.250/200.016.Н/П.02 Н=1500 200 273 8 351 по заказу 1500
    300* 16 12203009162MGLD150000000 КШ.Ц.П.300/250.016.Н/П.02 Н=1500 240 325 8 426 по заказу 730
    350* 16 12203509162MGLD150000000 КШ.Ц.П.350/300.016.Н/П.02 Н=1500 300 377 10 530 по заказу 730
    500* 16 12205009162MGLD150000000 КШ.Ц.П.500/400.016.Н/П.02 Н=1500 390 530 10 630 по заказу 970

    * Поставляется с редуктором в комплекте.

    Н — Указывается высота штока до 3000 мм.

    Кран полнопроходной Приварное соединение С удлиненным штоком

    Кран полнопроходной Приварное соединение С удлиненным штоком

    Шаровые краны для газа с удлиненным штоком

    Шаровые краны для газа с удлиненным штоком

    Спецификация материалов

    • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy)
    • Шар: нержавеющая сталь
    • DN 50-65: AISI 304; DN 80-400: AISI 409
    • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Защитное покрытие особоусиленного типа

    • Protegol

    Управление

    • Т-ключ
    • Редуктор ProGear
    • Электропривод
    • Пневмопривод

    Основные технические характеристики

    DN PN Артикул Код d d* s D H L
    50 40 12200500402MGLD150000000 КШ.Ц.П.050.040.П/П.02 Н=1500 49 57 3,5 89 по заказу 1500
    65 25 12200650252MGLD150000000 КШ.Ц.П.065.025.П/П.02 Н=1500 64 76 4 114 по заказу 1500
    80 25 12200800252MGLD150000000 КШ.Ц.П.080.025.П/П.02 Н=1500 75 89 4 133 по заказу 1500
    100 25 12201000252MGLD150000000 КШ.Ц.П.100.025.П/П.02 Н=1500 100 108 5 180 по заказу 1500
    125 25 12201250252MGLD150000000 КШ.Ц.П.125.025.П/П.02 Н=1500 125 133 6 219 по заказу 1500
    150 25 12201500252MGLD150000000 КШ.Ц.П.150.025.П/П.02 Н=1500 148 159 6 273 по заказу 1500
    200 25 12202020252MGLD150000000 КШ.Ц.П.200.025.П/П.02 Н=1500 200 219 8 351 по заказу 1500
    250* 16 12202500162MGLD150000000 КШ.Ц.П.250.016.П/П.02 Н=1500 248 273 8 426 по заказу 730
    300* 16 12203000162MGLD150000000 КШ.Ц.П.300.016.П/П.02 Н=1500 300 325 8 530 по заказу 730
    400* 16 12204000162MGLD150000000 КШ.Ц.П.400.016.П/П.02 Н=1500 390 426 10 630 по заказу 970

    * Поставляется с редуктором ProGear в комплекте.

    Н — Указывается высота штока до 3000 мм.

    Кран стандартнопроходной Приварное соединение С комплектом для удлинения штока

    Кран стандартнопроходной Приварное соединение С комплектом для удлинения штока

    Шаровые краны для газа с удлиненным штоком

    Шаровые краны для газа с удлиненным штоком

    Спецификация материалов

    • Корпус: сталь легированная 09Г2С
    • Шар: нержавеющая сталь
    • DN 50-65: AISI 304; DN 80-400: AISI 409
    • Шток: нержавеющая сталь 20Х13
    • Уплотнение штока: фторсилоксановый эластомер
    • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
    • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

    Защитное покрытие особоусиленного типа

    • Protegol

    Управление

    • Т-ключ
    • Редуктор
    • Электропривод
    • Пневмопривод

    Основные технические характеристики

    DN PN Код d d* s D H L*
    50 40 КШЦП Energy 050.040.03 Н=ХХХХ 40 57 3,5 76 по заказу 1500
    65 25 КШЦП Energy 065.025.03 Н=ХХХХ 49 76 4 89 по заказу 1500
    80 25 КШЦП Energy 080/070.025.03 Н=ХХХХ 63 89 4 114 по заказу 1500
    100 25 КШЦП Energy 100/080.025.03 Н=ХХХХ 75 108 5 133 по заказу 1500
    125 25 КШЦП Energy 125/100.025.03 Н=ХХХХ 100 133 6 180 по заказу 1500
    150 25 КШЦП Energy 150/125.025.03 Н=ХХХХ 125 159 6 219 по заказу 1500
    200 25 КШЦП Energy 200/150.025.03 Н=ХХХХ 148 219 8 273 по заказу 1500
    250 16 КШЦП Energy 250/200.016.03 Н=ХХХХ 200 273 8 351 по заказу 1500

    * Строительная длина L по запросу поставляется в 2-х вариантах: стандартная tdдлина соответсвующего диаметра или 1500 мм.

    ХХХХ — Указывается высота заготовки под шток кратно 500 мм в диапазоне 500…3000 мм.

    Продажа кранов шаровых LD Energy

    Posted on by boss
    Краны LD Energy

    Продажа труб в ППУ – основная сфера деятельности компании, но мы можем предложить Вам Краны LD Energy и многое другое.

    ЛТР на своем сайте предлагает Вам широкий ассортимент продукции в Санкт-Петербурге, в том числе Краны LD Energy. У нас самые низкие цены и гибкая система скидок. Оптовая стоимость лидирующих международных формируется на базе отпускной цены производителя с минимальными торговыми наценками. Информацию о стоимости и сроках поставки нашего ассортимента Вы можете получить по телефону (812) 339-54-75 в будние дни с 9:00 до 17:30 или по электронной почте order@ppu.spb.ru.

    Продажа труб и других изделий металлопроката – основная сфера деятельности компании. Мы можем предложить Вам Краны LD Energy и многое другое. Кроме широкого ассортимента продукции мы можем предложить обширный спектр услуг, основными из которых являются — изоляция стыков и тепловых камер, монтаж труб с ОДК.

    ЛТР внимательно относится к каждому клиенту. Знание специфик различных областей промышленности позволяет нашим специалистам ориентироваться в потребностях клиентов и подбирать для них наиболее экономически выгодные предложения, которые в последствии сократят их затраты. Наша компания берет на работу только высококвалифицированных специалистов, прошедших обучение и аттестацию. Мы считаем, что многолетний опыт сотрудников экономит время и средства покупателя. Если Вы захотите заказать Краны LD Energy у нас, мы с радостью Вас проконсультируем.

    Промышленные шаровые краны из высокопрочной стали, выпускаемые под маркой LD, используются при монтаже нефтепроводов и газопроводов, систем снабжения теплом и водой, при установке различного оборудования.

    Как купить краны LD Energy

    Больше узнать про краны LD Energy и купить их возможно после уточнения наличия и стоимости следующими способами:

    • Позвоните по телефону (812) 339-54-75 (Пн-Пт, с 9:00 до 17:30) или 8 800 555-04-42 (бесплатно для РФ)
    • В любое время отправьте свой запрос на электронную почту order@ppu.spb.ru (Вам ответят в ближайший рабочий день)
    Телефон в СПб:
    (812) 339-54-75
    Принимаем звонки
    с понедельника по пятницу
    с 9:00 до 17:30 (МСК)
    Заполните форму и нажмите «Отправить» (Вам ответят в ближайший рабочий день)

    Высокая надёжность кранов обеспечивается благодаря контролю качества на всех стадиях производства. Причём на соответствие заявленным критериям проверяются как изначальные заготовки, так и уже готовые шаровые краны — с этой целью проводятся специальные испытания. В ходе тестов применяются стенды и создаются условия в соответствии с Госстандартом Р 54808–2011, который устанавливает нормативы герметичности для запорной арматуры.

    Краны шаровые LD

    Posted on by boss
    Краны LD

    Продажа труб в ППУ – основная сфера деятельности компании, но мы можем предложить Вам краны LD и многое другое.

    Если Вы хотите купить краны LD в Санкт-Петербурге недорого, Вам поможет Наша компания. ЛТР может предложить Вам как небольшие партии, так и крупные заказы на очень выгодных условиях. Вы можете рассчитывать на приемлемые цены у нашей компании и помощь наших специалистов в Вашем выборе. С понедельника по пятницу с 9:00 до 17:30 Вы можете задать вопросы, касающиеся нашего ассортимента, или оформить заказ по телефону: (812) 339-54-75 или электронной почте order@ppu.spb.ru.

    ЛТР продает краны LD от ведущих европейских и отечественных производителей, которые используют только высококачественные сплавы для изготовления продукции. Высочайшее качество нашего ассортимента подтверждено соответствующими сертификатами и соответствует действующим стандартам ГОСТа. Приобретая продукцию у нас, Вы можете быть уверены, что она прослужит Вам на протяжении многих лет.

    Продажа труб и других изделий металлопроката – ведущая деятельность компании. Мы можем предложить Вам краны LD и многое другое. Кроме широкого ассортимента продукции мы можем предложить обширный спектр услуг, основными из которых являются — изоляция стыков и тепловых камер, монтаж труб с ОДК.

    Промышленные шаровые краны из высокопрочной стали, выпускаемые под маркой LD, используются при монтаже нефтепроводов и газопроводов, систем снабжения теплом и водой, при установке различного оборудования.

    Как купить краны LD

    Больше узнать про краны LD и купить их возможно после уточнения наличия и стоимости следующими способами:

    • Позвоните по телефону (812) 339-54-75 (Пн-Пт, с 9:00 до 17:30) или 8 800 555-04-42 (бесплатно для РФ)
    • В любое время отправьте свой запрос на электронную почту order@ppu.spb.ru (Вам ответят в ближайший рабочий день)
    Телефон в СПб:
    (812) 339-54-75
    Принимаем звонки
    с понедельника по пятницу
    с 9:00 до 17:30 (МСК)
    Заполните форму и нажмите «Отправить» (Вам ответят в ближайший рабочий день)

    Краны LD — Каталог

    Высокая надёжность кранов обеспечивается благодаря контролю качества на всех стадиях производства. Причём на соответствие заявленным критериям проверяются как изначальные заготовки, так и уже готовые шаровые краны — с этой целью проводятся специальные испытания. В ходе тестов применяются стенды и создаются условия в соответствии с Госстандартом Р 54808–2011, который устанавливает нормативы герметичности для запорной арматуры.

    Запрос коммерческого предложения

    Узнайте точный срок и стоимость поставки нужной продукции в свой регион за 10 минут.

    Powered by ChronoForms - ChronoEngine.com>

    Все в наличии
